碰撞

物体之间的交互, 会发生以下情形

-
Ignore	不会发生碰撞
Overlap	重叠: 可以发生碰撞, 允许通过, 可以产生重叠事件
Block	阻挡：可以发生碰撞, 形成阻碍, 可以产生碰撞事件

游戏角色拥有Capsule组件, 用以处理碰撞相关逻辑: 如游戏角色跳起后会落到地面, 而不是穿过地板; 可以操控其上楼梯; 和另一个游戏角色碰撞, 而不是穿过他

轨迹计算

Logical Trace

给定轨迹的端点, 计算场景中与轨迹相交的物体

通过轨迹计算得到射击击中的目标

在虚幻编辑器使用控制台

1. 打开控制台 `

   运行时, 按下 Apostrophe Sign , 在视口下方会出现命令行, 可以输入调试命令


2. 设置打开控制台的快捷键

   项目设置 > Engine > Input > Console > Console Keys


输出每秒帧数

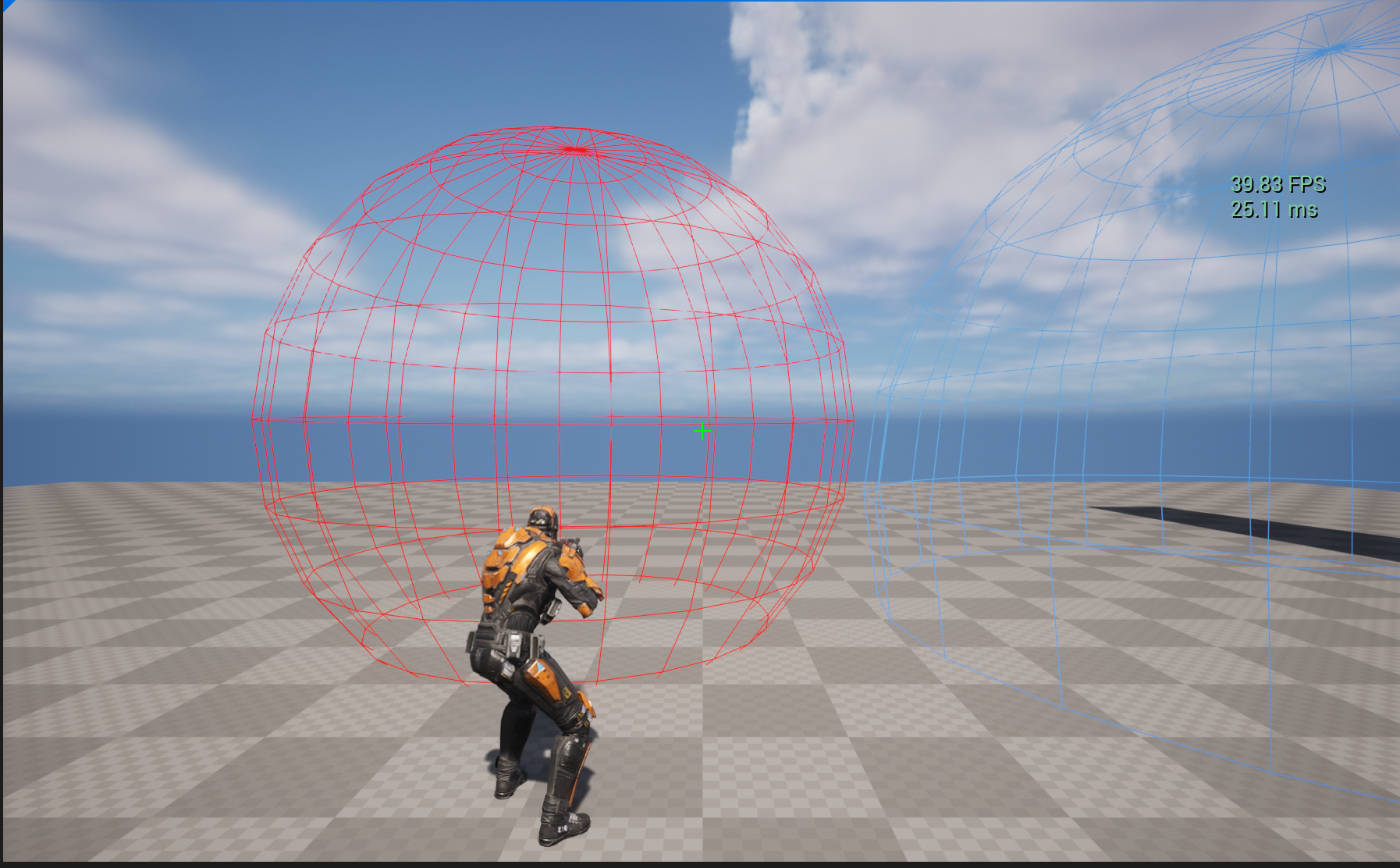

stat fps

1. 在右上方显示







2. 1秒将近40帧


   1s / 25ms = 1000ms / 25ms = 40

输出GPU统计数据

stat GPU

隐藏Debug信息

输入相同命令, 或

stat none

显示场景中的碰撞

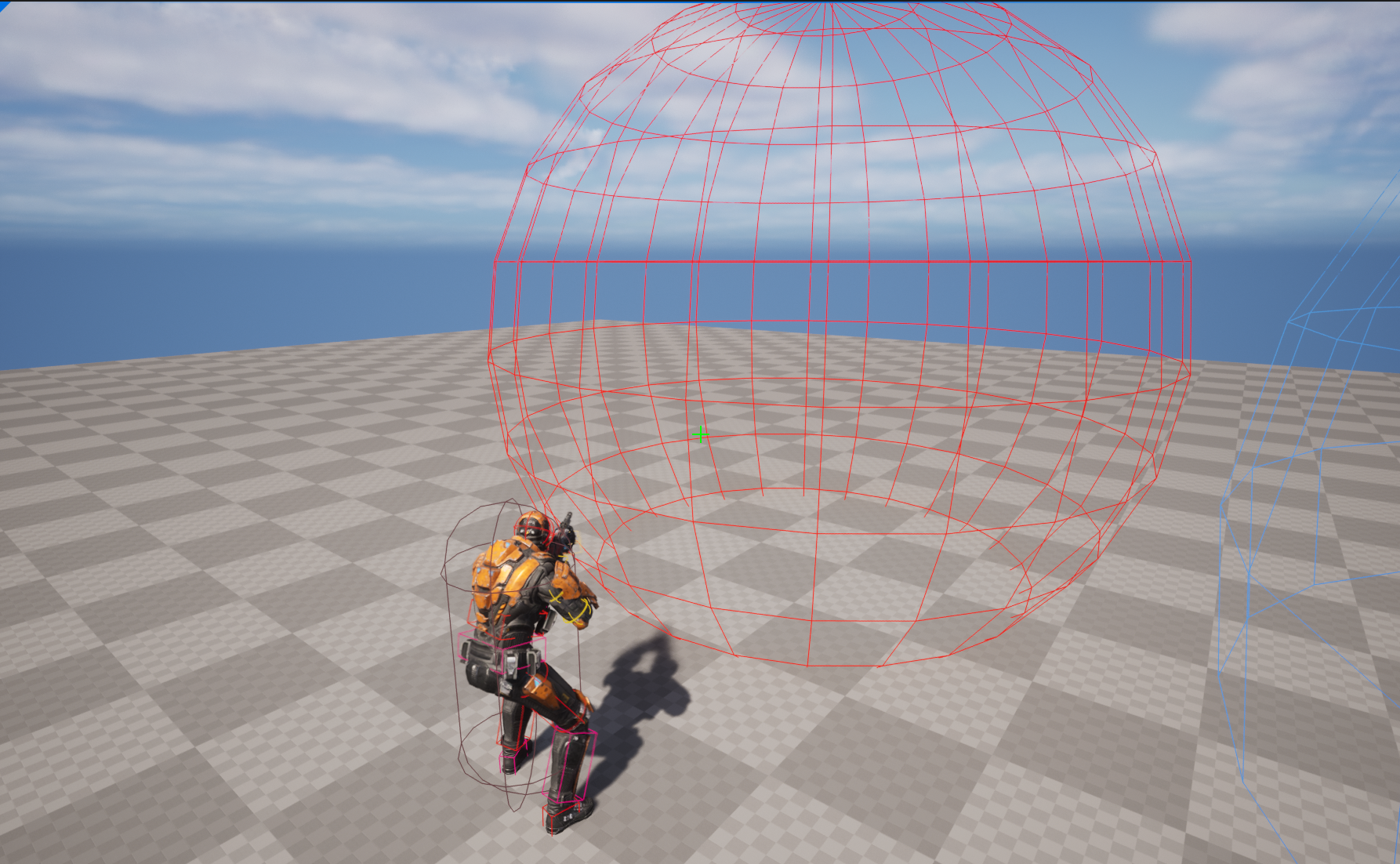

show collision

1. 可以看到Character的Capsule组件；碰撞组件纯逻辑, 在游戏中默认不可见







2. 再次输入隐藏


碰撞选项

文档

概览

Details > Collision

API

• 碰撞预设

• 碰撞使能选项

• 物体类型

• 碰撞反馈

• 产生重叠事件

• 产生碰撞事件


碰撞预设

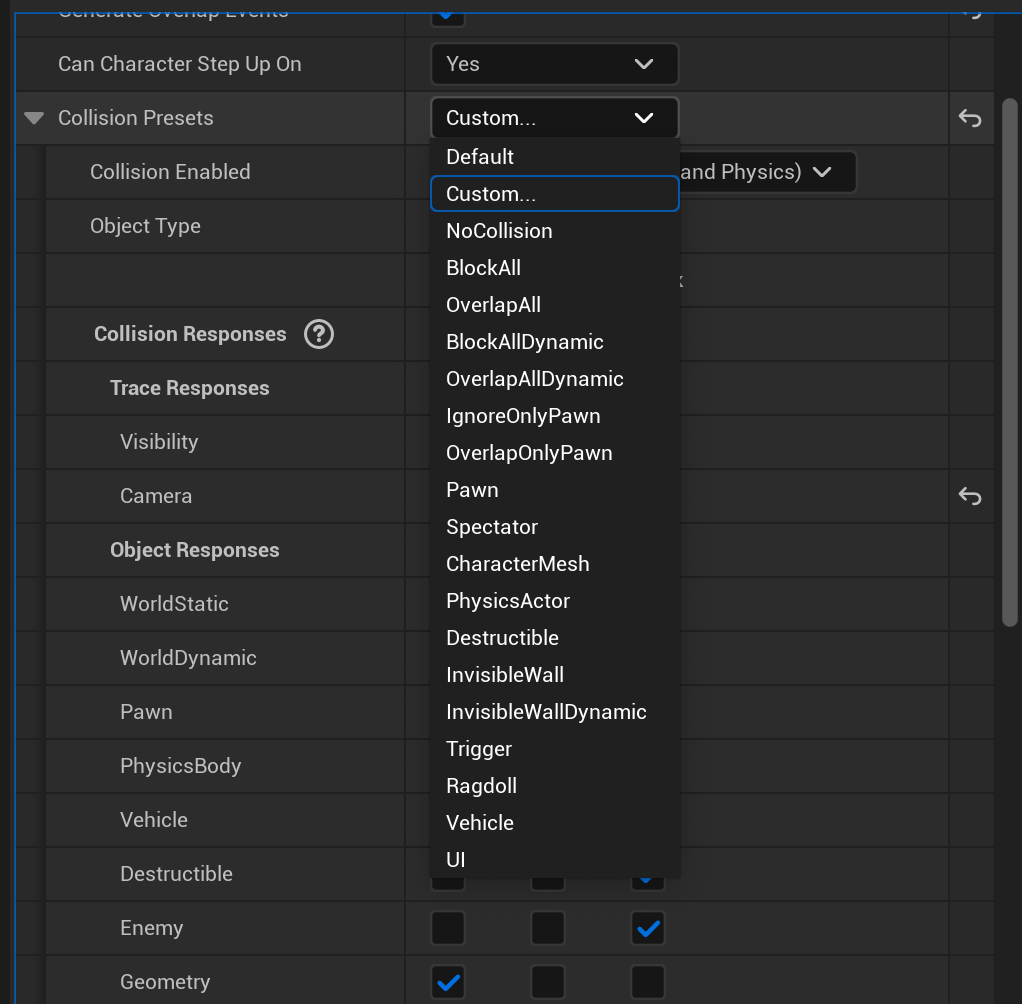

Collision Presets

专注自定义选项 Custom

提供多种选项

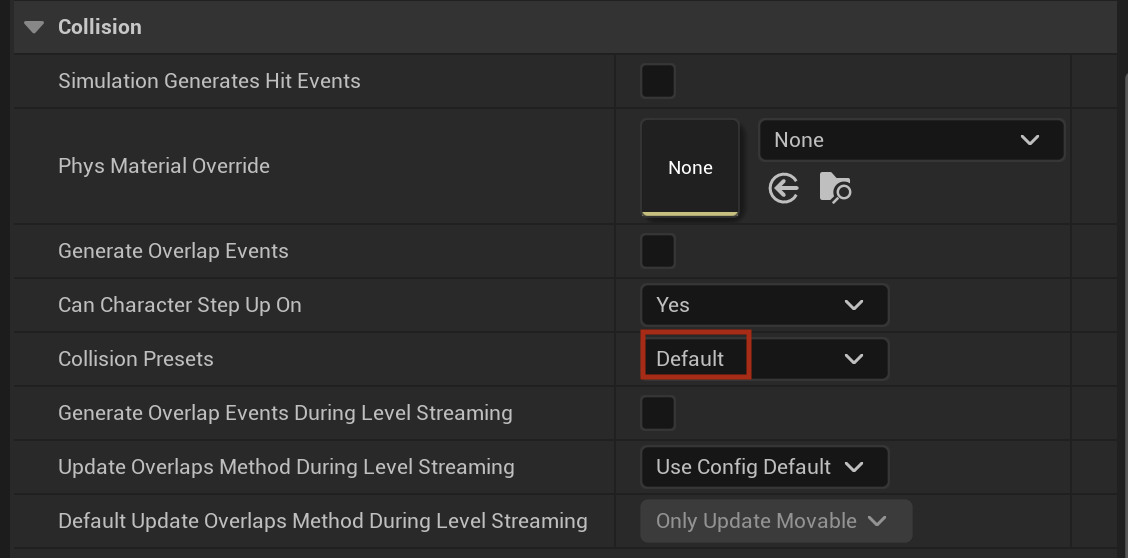

默认面板

Default

自定义面板

Custom

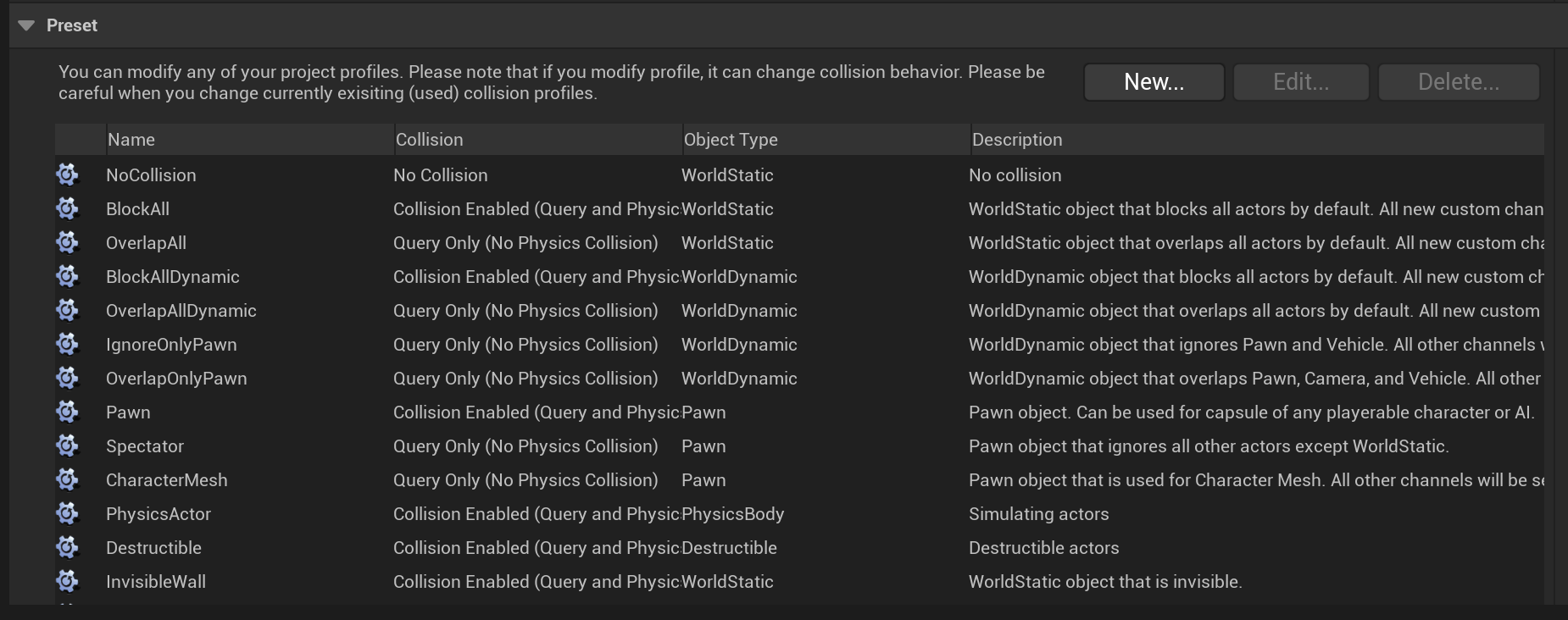

查看碰撞预设定义

项目设置 > Engine > Collision

支持自定义预设, 对碰撞使能选项, 物体类型, 碰撞反馈进行设置; 可以对已有预设进行修改

碰撞使能选项

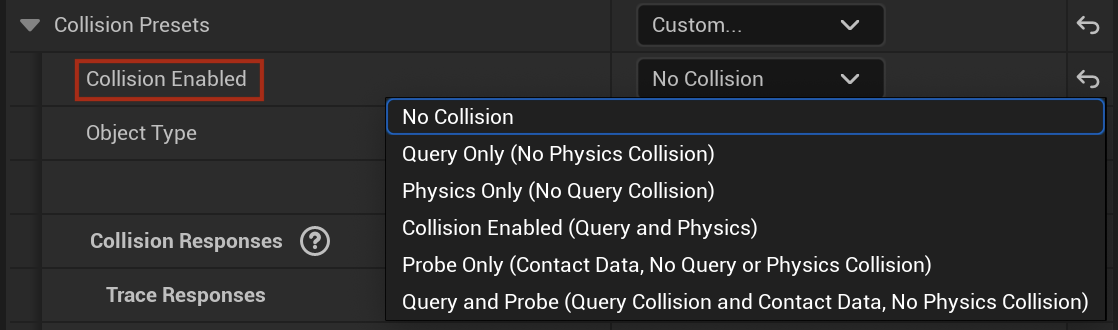

Collision Enabled

-
No Collision	不产生碰撞
Query Only (No Physics Collision)	只参与轨迹计算 Logical Trace : 参与给定线段与物体相交计算
Physics Only (No Query Collision)	只用于物理仿真 Physical Simulation : 穿过或被阻挡
Collision Enabled (Query and Physics)	轨迹计算 + 物理仿真

物体类型

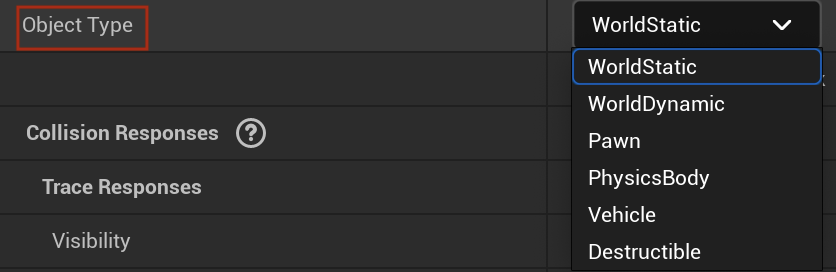

Object Type

对该物体的物体类型进行设置, 其他物体依据该属性作出反馈

碰撞反馈

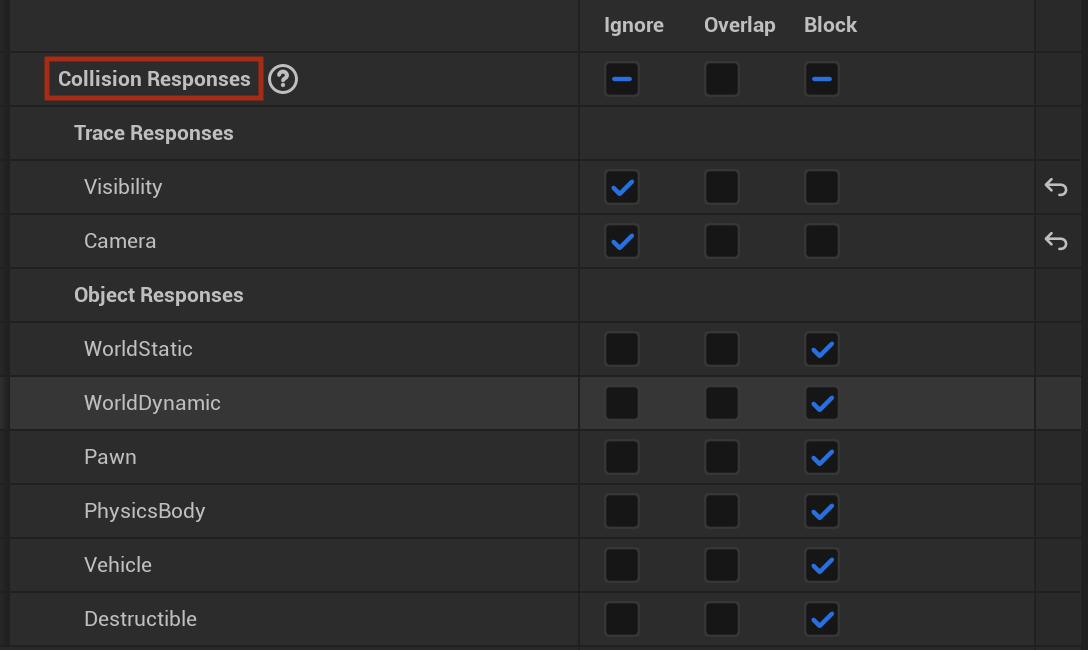

Collision Responses

产生碰撞时, 如何给出反馈; 通过交互矩阵 Interaction Matrix 实现

反馈类型

-
Ignore	不会发生碰撞
Overlap	重叠: 可以发生碰撞, 允许通过, 可以产生重叠事件
Block	阻碍: 可以发生碰撞, 形成阻碍, 可以产生碰撞事件

对通道的反馈

Trace Responses

是否参与该通道的轨迹计算

-
Visibility	给定线段起点和终点
Camera	Camera组件

对其他物体类型的反馈

Object Responses

对其他物体类型作出何种反馈

-
WorldStatic
WorldDynamic
Pawn
…

发生碰撞时产生重叠事件

Generate Overlap Events

出于优化考虑, 默认false

勾选后, 发生碰撞会产生重叠事件, 可以在蓝图中对该类型事件进行处理

发生碰撞时产生碰撞事件

Simulation Generates Hit Events

出于优化考虑, 默认false

勾选后, 发生碰撞会产生碰撞事件, 可以获取碰撞信息

设置游戏角色穿过物体

在场景中添加Sphere和Cube Place Actors > Shapes

设置游戏角色Capsule组件的碰撞选项

BP_STUBaseCharacter > Capsule Component > Details > Collision

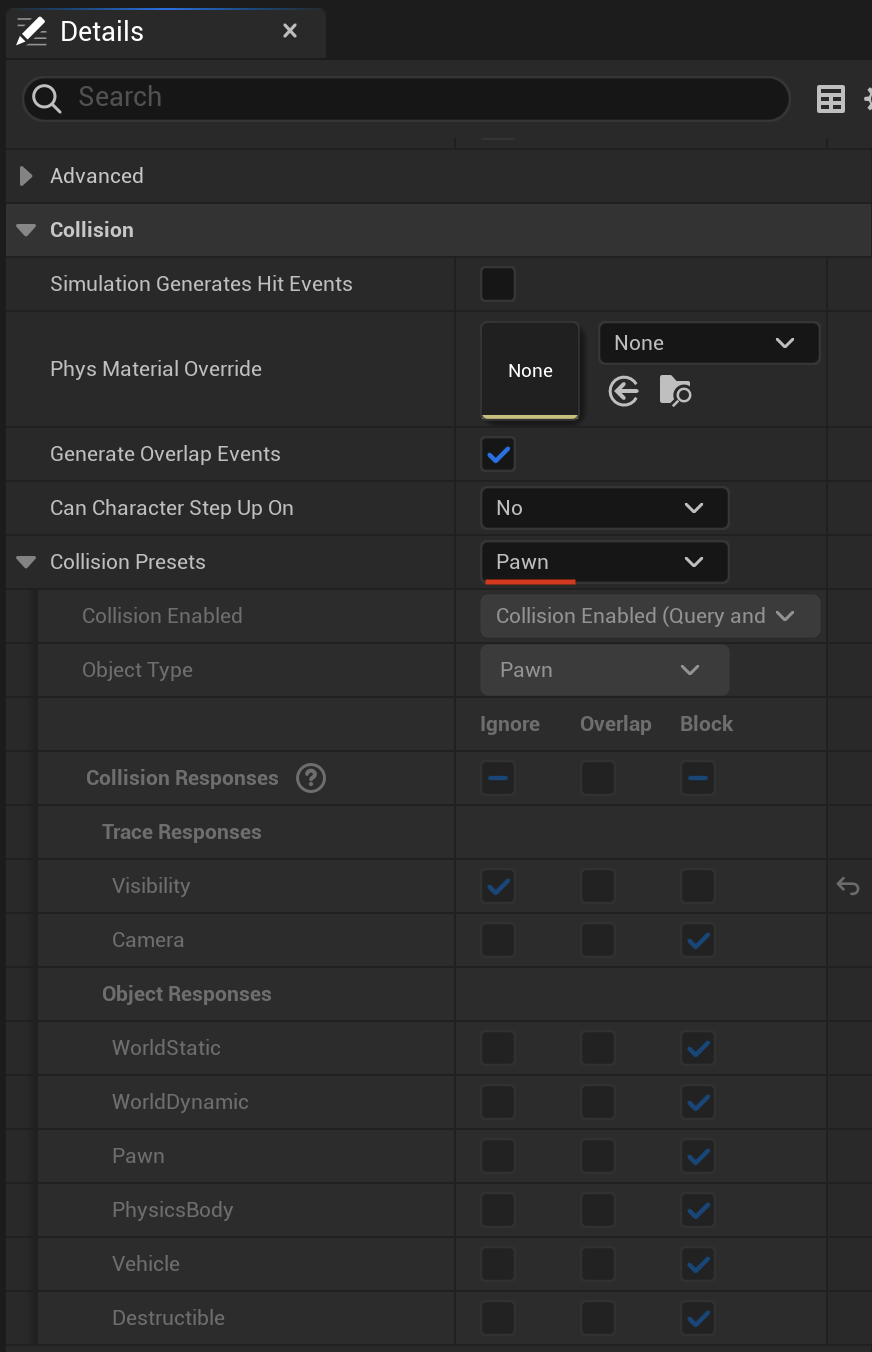

1. 碰撞预设默认为Pawn







2. 将碰撞预设置为Custom


设置Sphere的碰撞选项

1. 将碰撞预设设置为Custom


2. 允许游戏角色穿过

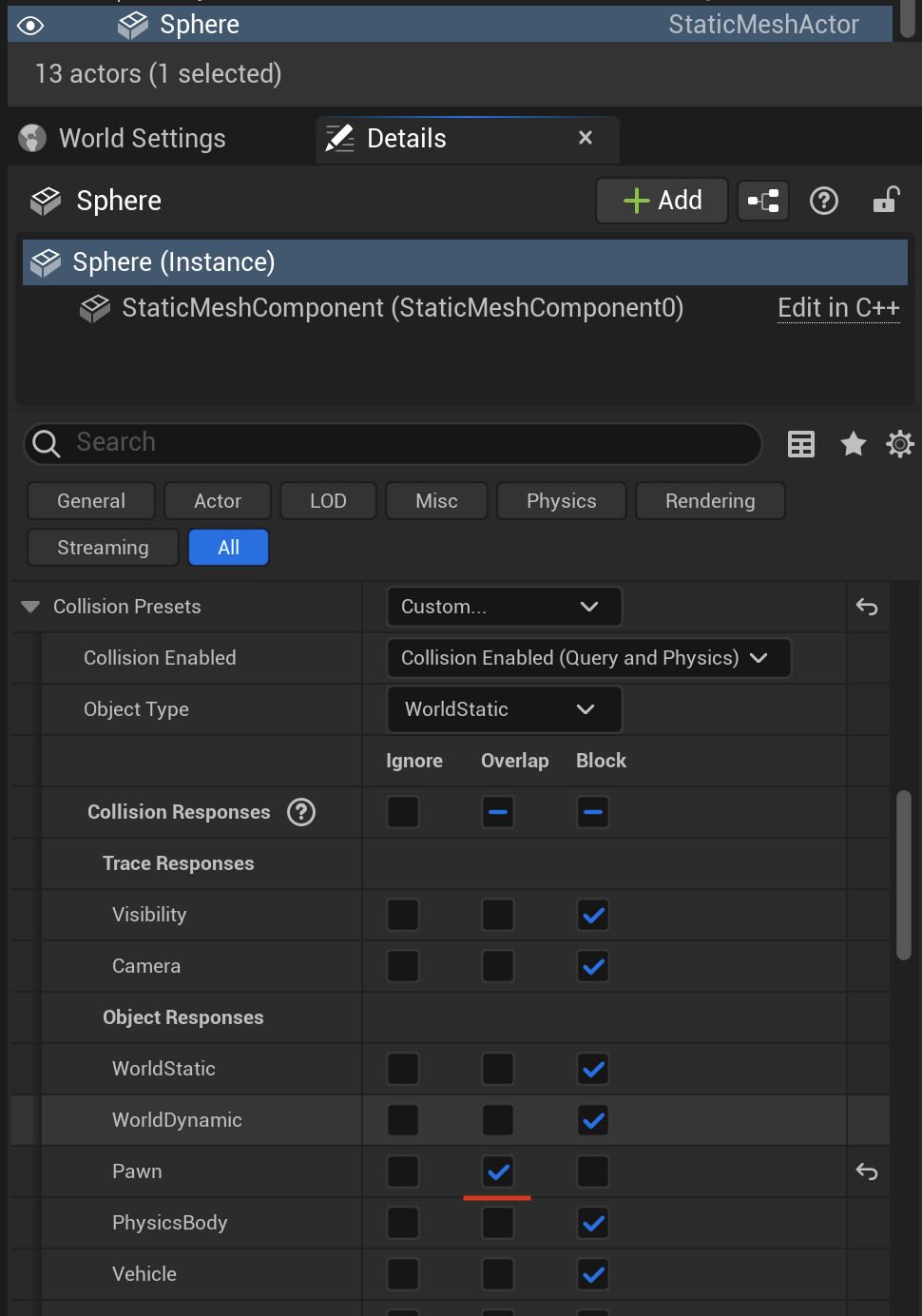

   对物体类型的碰撞反馈中, 设置对Pawn执行Overlap Collision Responses > Object Responses > Pawn, 勾选Overlap







设置Cube的碰撞选项

1. 设置 Collision Preset 为Custom

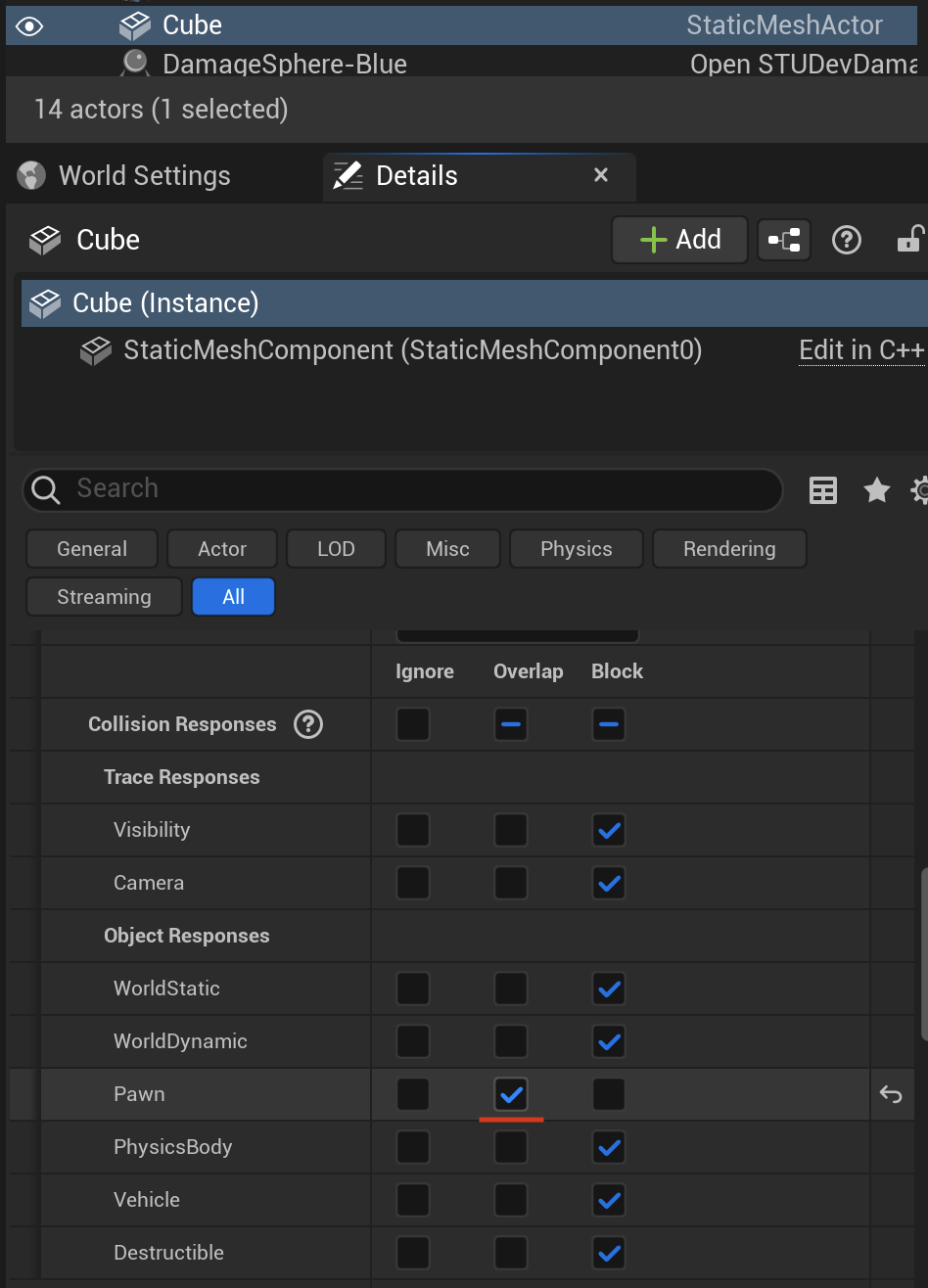

2. 允许Pawn穿过







查看

游戏角色可以穿过Sphere和Cube

游戏角色与物体碰撞时, 镜头会放大, 这是Camera通道对于Block设置给出的碰撞反馈

• 可以在SpringArm组件设置碰撞探测通道, 默认使用Camera通道

• Camera组件作为SpringArm组件的下级组件, 是游戏角色的一部分, 此时也与物体碰撞

• 之所以会放大镜头, 在于发生碰撞时要表示阻挡; 我们不应该看到已经穿过物体那部分


设置Camera通道忽略物体

查看SpringArm组件

BP_STUBaseCharacter > 选中SpringArmComponent > Details > Camera Collision > Probe Channel

SpringArm组件如何进行碰撞探测, 默认为Camera通道

Probe Channel
Camera

设置Camera通道忽略Sphere

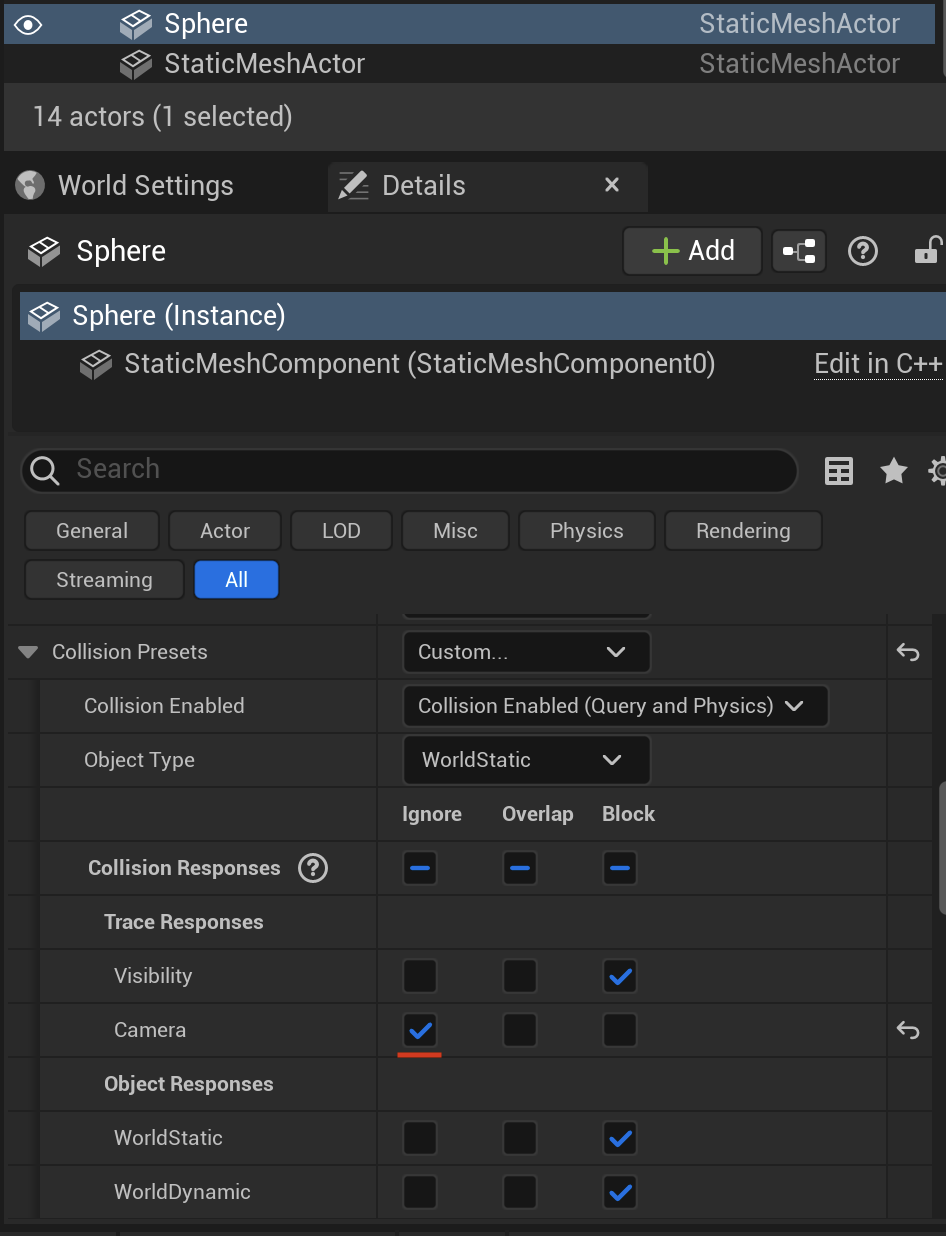

Collision Responses > Trace Responses > Camera, 选择Ignore

查看: 游戏角色穿过Sphere时, 感官上正常

产生重叠事件: 输出Actor信息

在蓝图中处理事件

1. 打开 BP_STUBaseCharacter > Event Graph

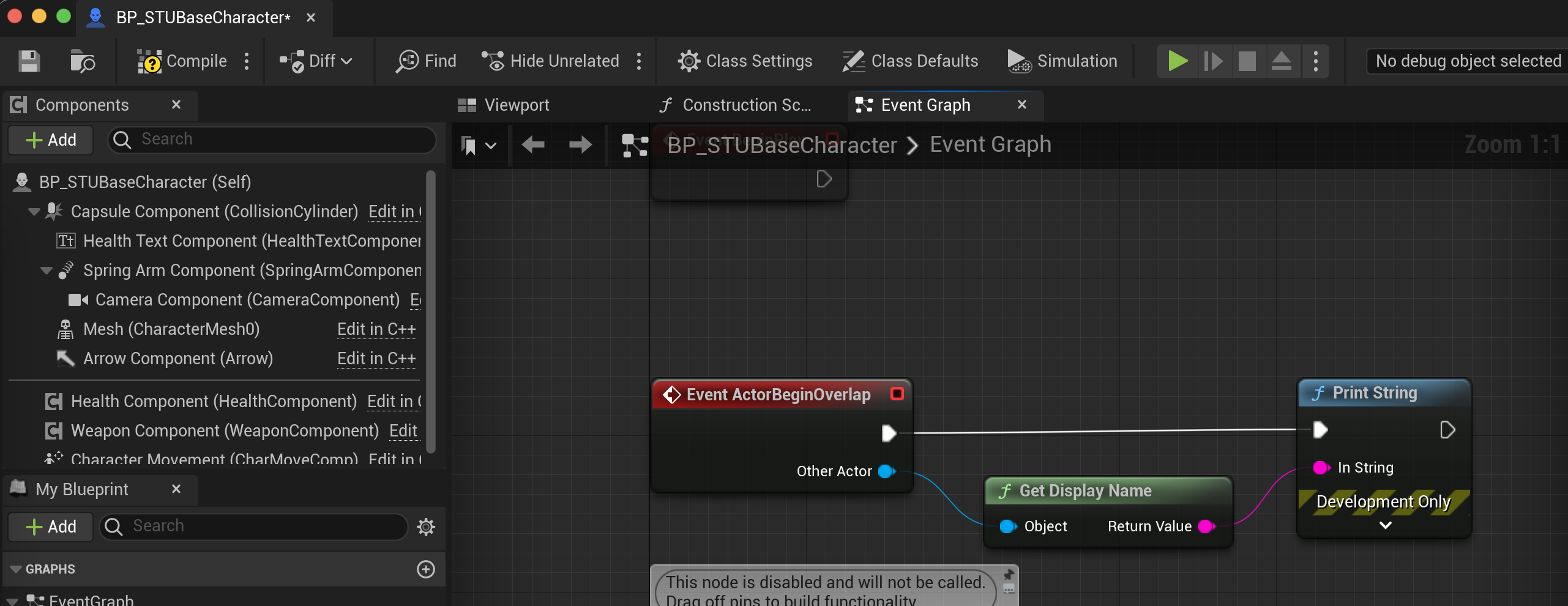

2. Event ActorBeginOverlap 之后, 在屏幕打印 PrintString

3. OtherActor作为PrintString输入, 实际输出产生碰撞的物体名称


为物体勾选发生碰撞时产生重叠事件

1. Sphere

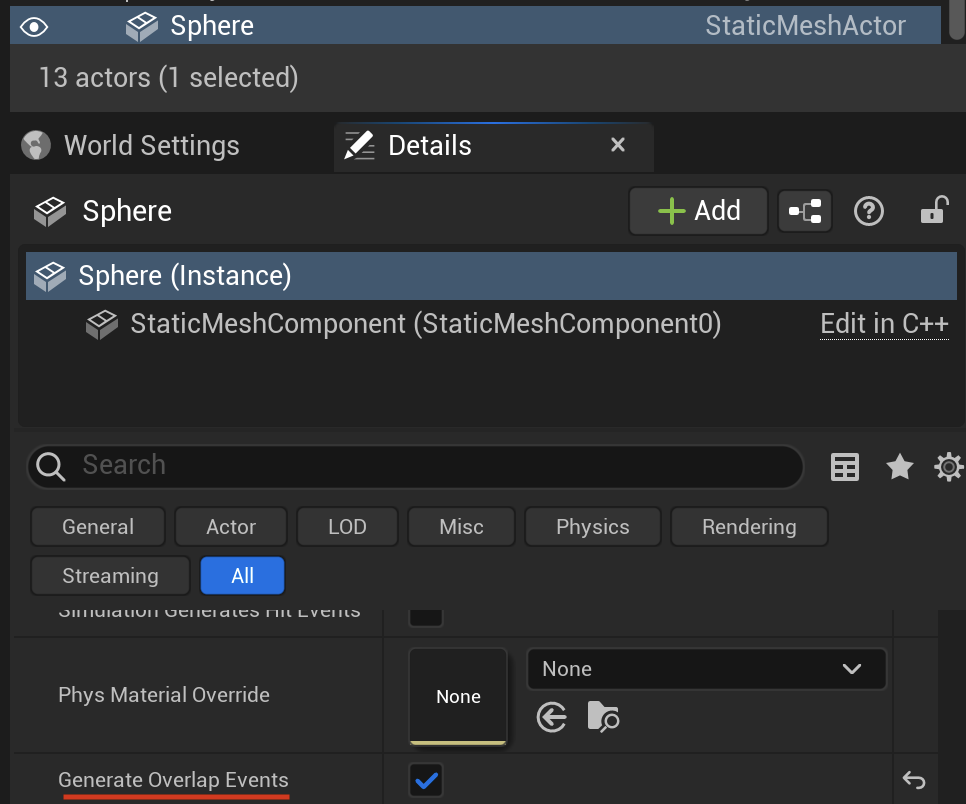

   Details > 勾选 Generate Overlap Events







2. Cube

   Details > 勾选 Generate Overlap Events

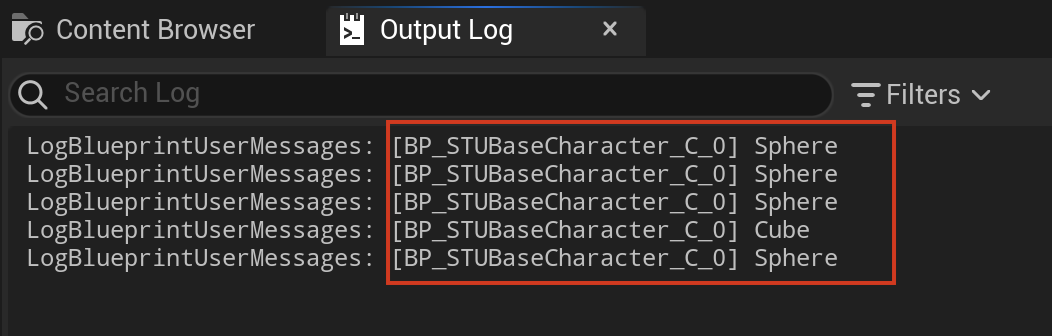

查看日志

产生碰撞事件: 获取碰撞信息

为物体勾选发生碰撞时产生碰撞事件

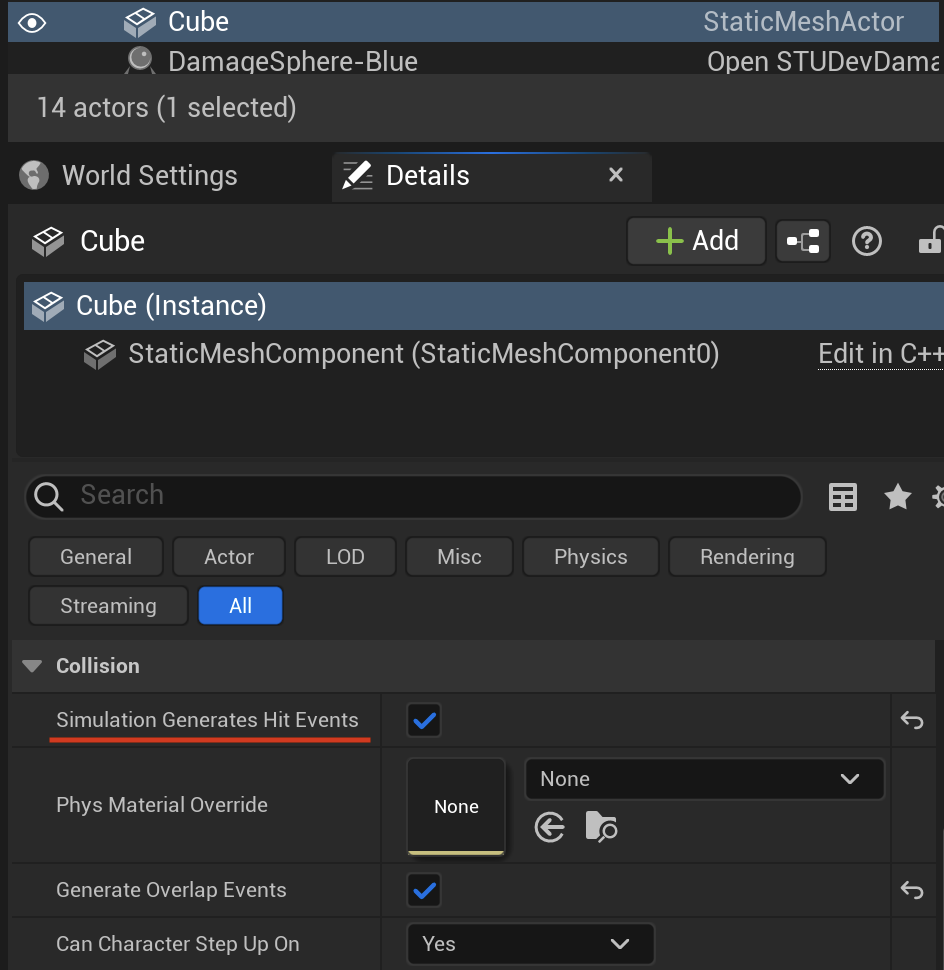

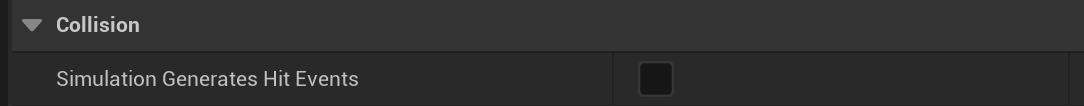

选择Cube, 去到Details面板, 勾选 Simulation Generates Hit Events

在蓝图中添加事件

BP_STUBaseCharacter > EventGraph, 添加EventHit

补充： 要求物体与Cube的碰撞反馈互为Block, 发生碰撞时, 才会产生碰撞事件

自定义物体类型

项目设置 > Engine > Collision

创建物体类型Enemy

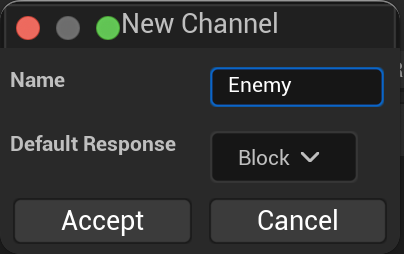

1. New Object Channel







2. 设置


   -
   Name	Enemy
   Default Response	Block






3. 其他类型物体对Enemy采取Block


创建物体类型Geometry

1. New Object Channel


2. 设置


   -

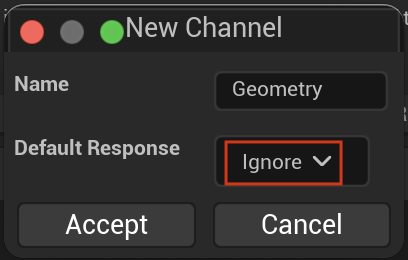

   Name	Geometry
   Default Response	Ignore






3. 其他类型物体对Geometry采取Ignore


查看游戏角色的碰撞选项

-
Enemy	Block
Geometry	Ignore

设置Cube

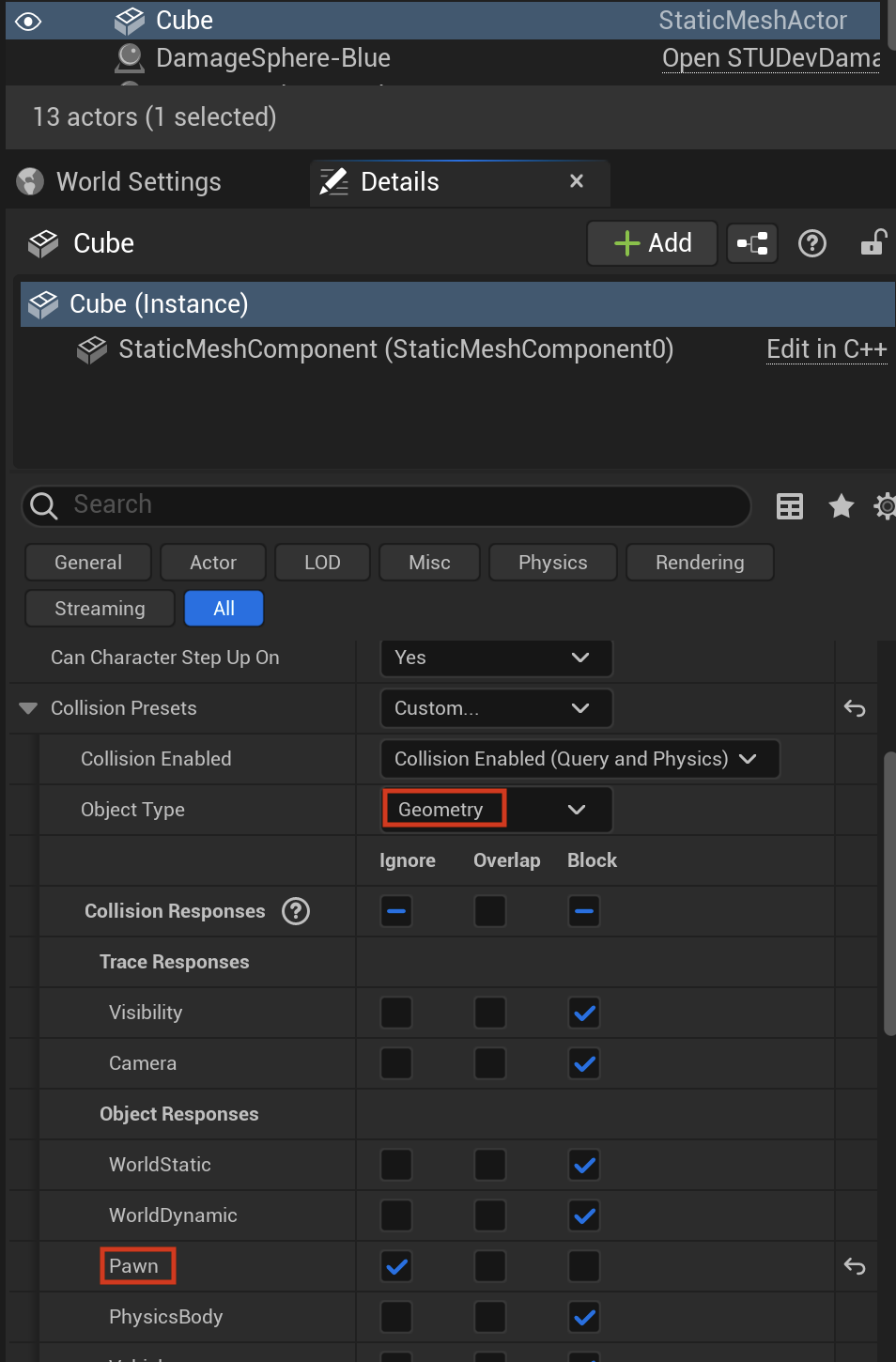

1. 物体类型为Geometry

2. 忽略Pawn


设置Sphere

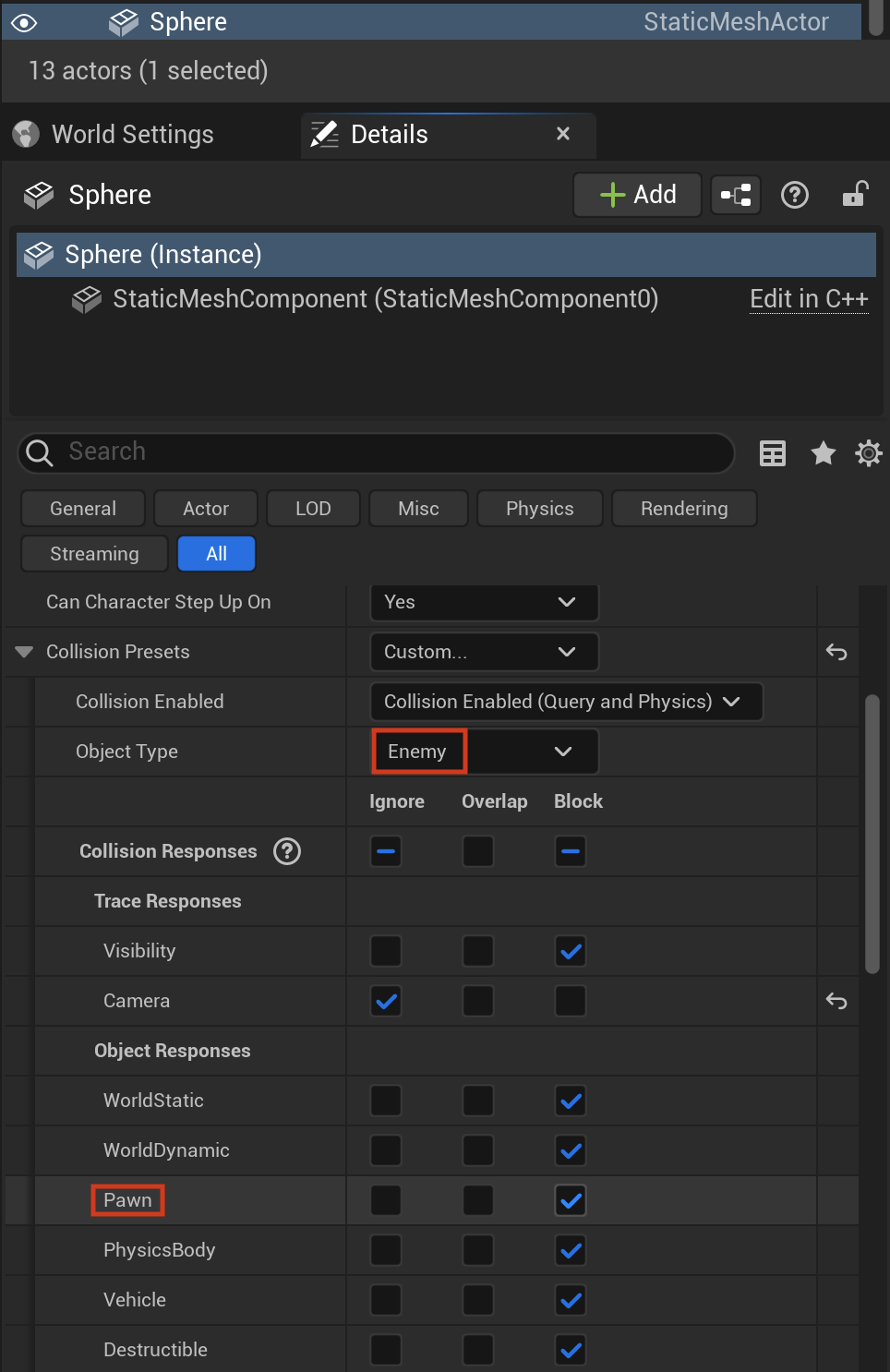

1. 物体类型为Enemy

2. 阻挡Pawn
