引入

• 分四步走 [4/4]

  • PC模式下，能使用键鼠操作

  • PC模式下，能使用手柄操作

  • VR模式下，能使用手柄射线操作

  • VR模式下，能使用手柄摇杆操作


使能OpenXR插件

虚幻5.1开始，只支持OpenXR。

用 OpenXR 帮助 XR 行业成长——高通和神木是怎么做的

OpenXR

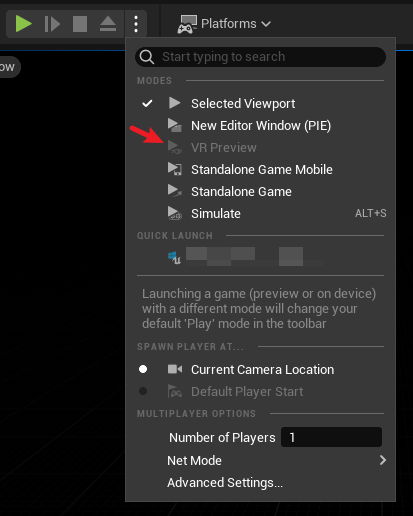

未激活

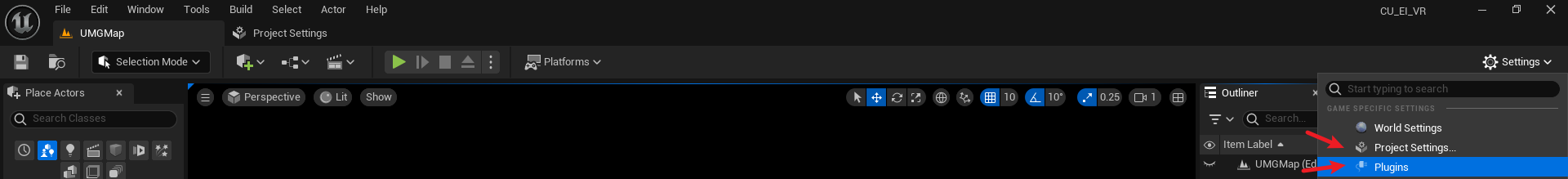

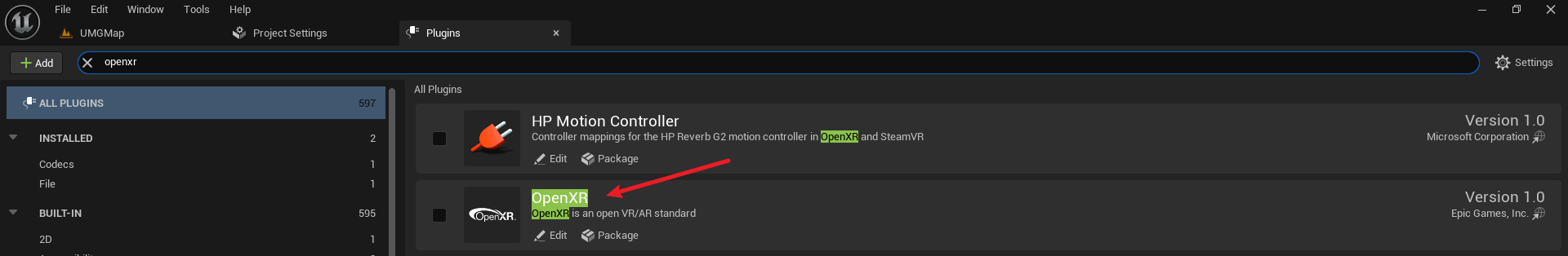

1. 入口







2. 使能插件







使能后

验证说明

1. UMG


   • WBP_Button

     按钮基类

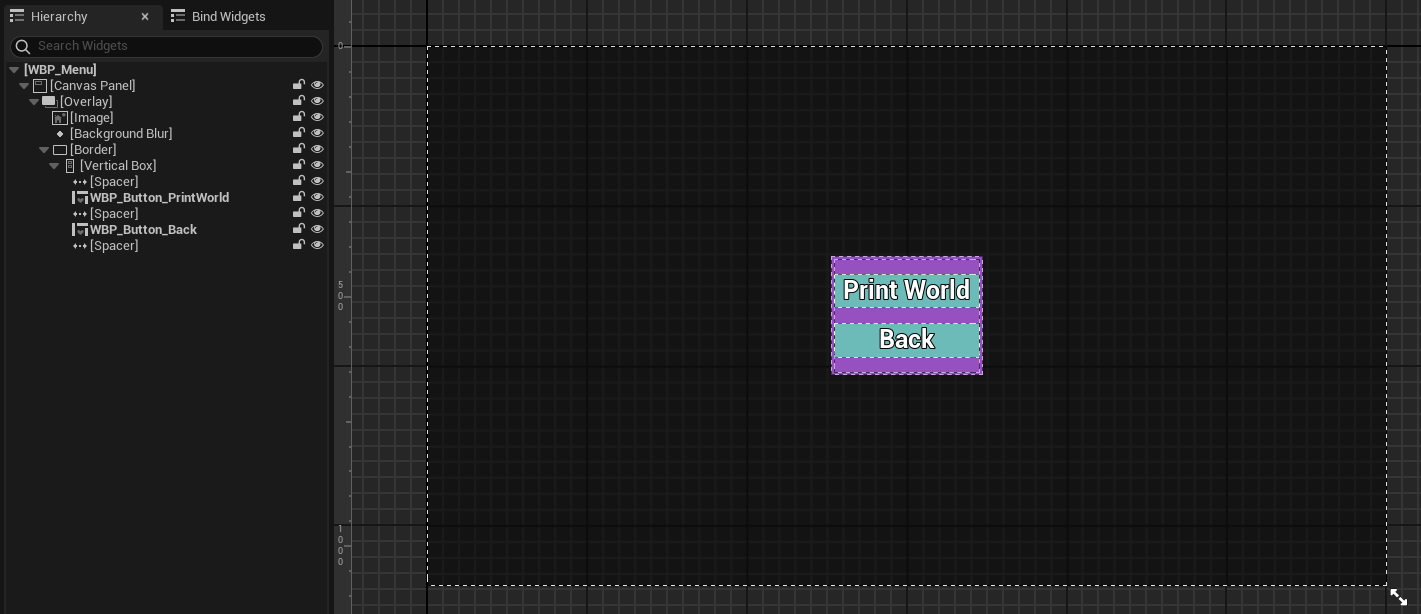

   • WBP_Menu

     菜单页面，一列按钮。

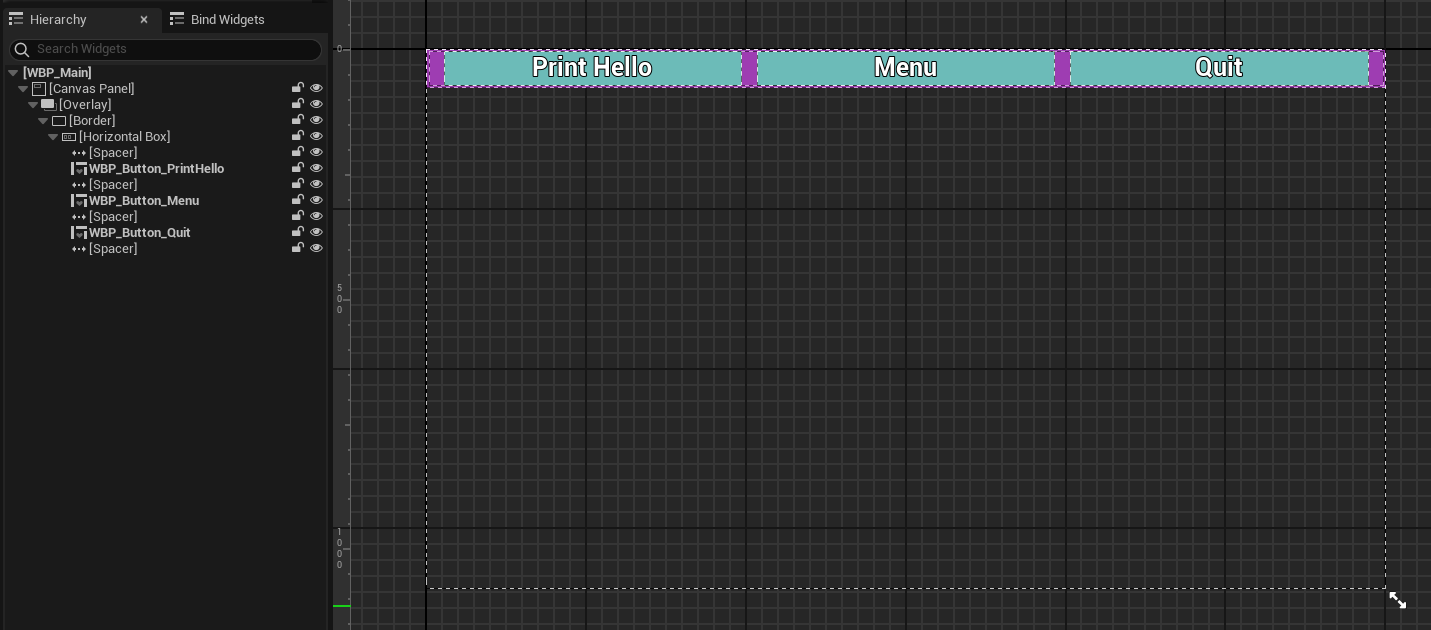

   • WBP_Main

     主页面，布局为一排按钮，可以通过键鼠/Gamepad导航。







2. 蓝图Actor派生类

   BP_WidgetActor


   • 创建时初始化的bVR指示当前模式


   • 负责UMG的创建与销毁：Main和Menu


   • 提供两种显示UMG的方式：


     • 添加到视口

     • 设置给WidgetComponent，也就是VR中能够看到的UMG


3. Gameplay


   类	名称
   Pawn	VRPawn
   PlayerController	PC_UMG
   GameModeBase	GM_UMG

   • 在GM_UMG中使用VRPawn和PC_UMG


   • 新建关卡，设置GameMode为GM_UMG


   • 在PC_UMG中创建BP_WidgetActor；含标志位bVR，表示当前运行模式，并设置给WidgetActor


   • VRPawn含VR需要的交互组件


UMG

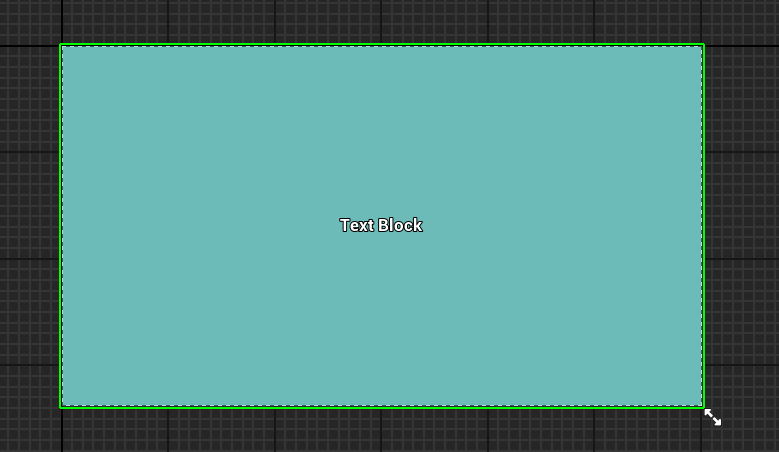

按钮基类

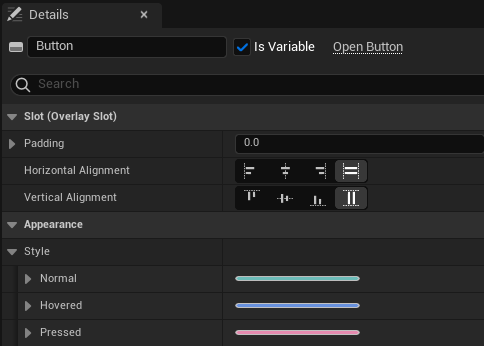

1. 按钮Normal/Hovered/Pressed样式修改

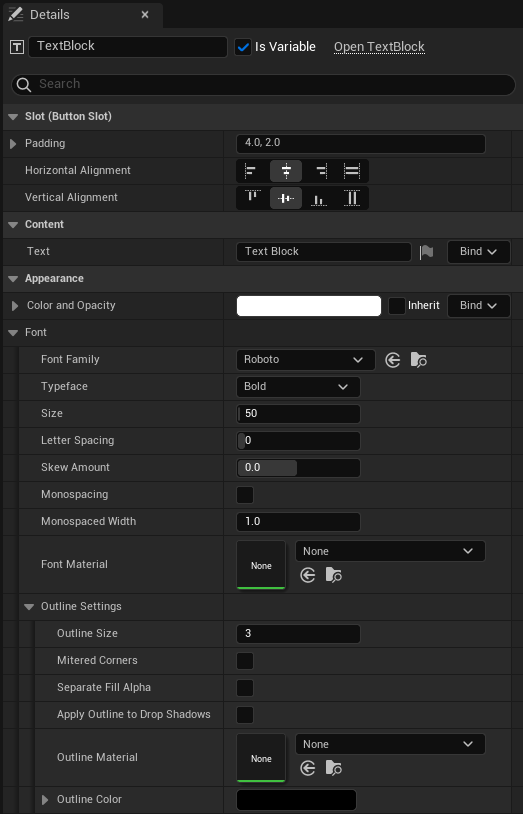

2. 文本样式

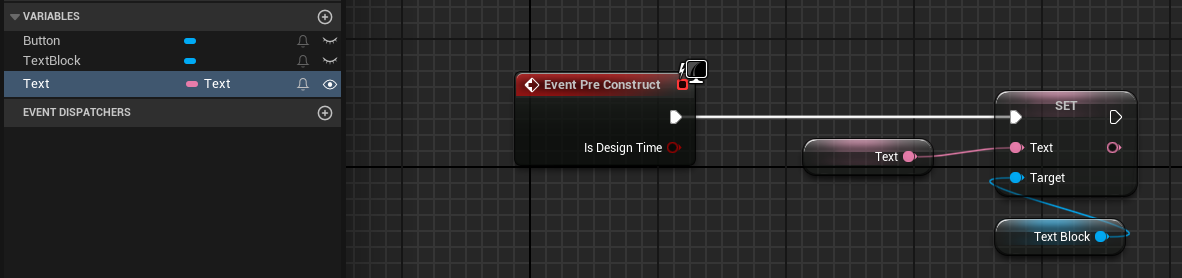

3. 文本内容初始化

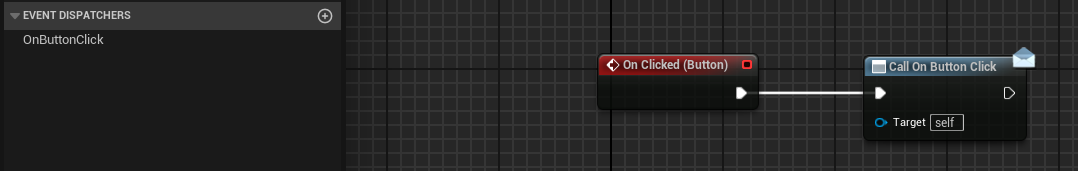

4. 按钮点击回调

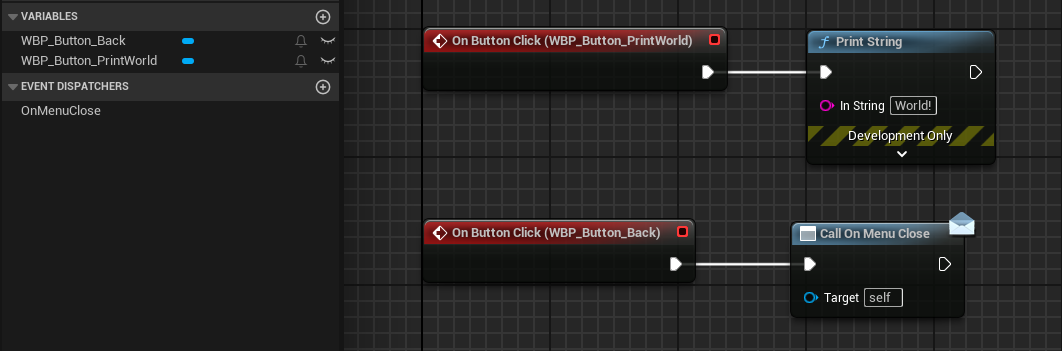

菜单

为按钮实现功能

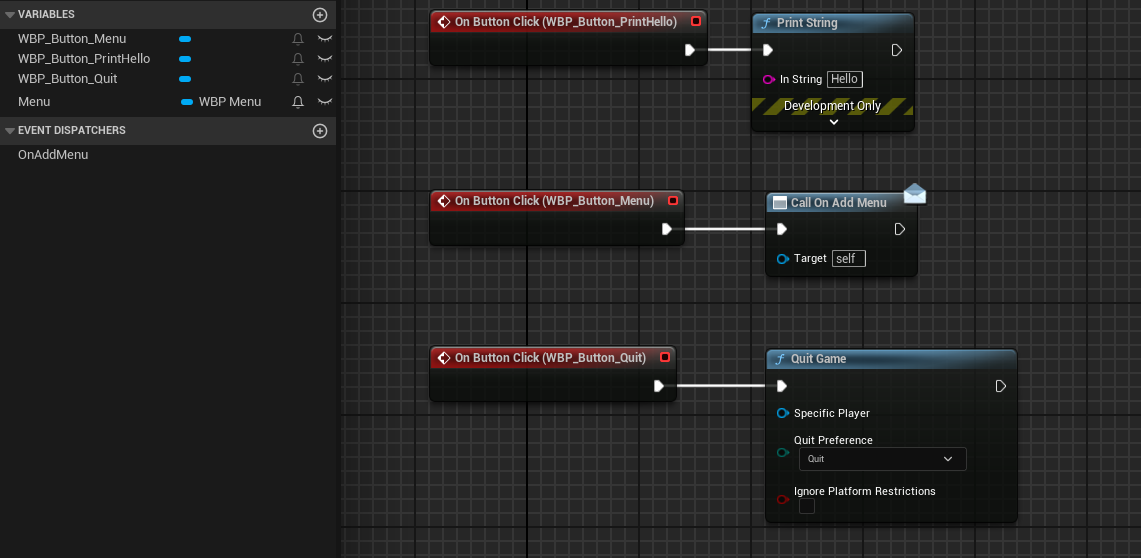

主页面

为按钮实现功能

蓝图Actor

bVR为true，在VR模式下运行；在PC模式下运行

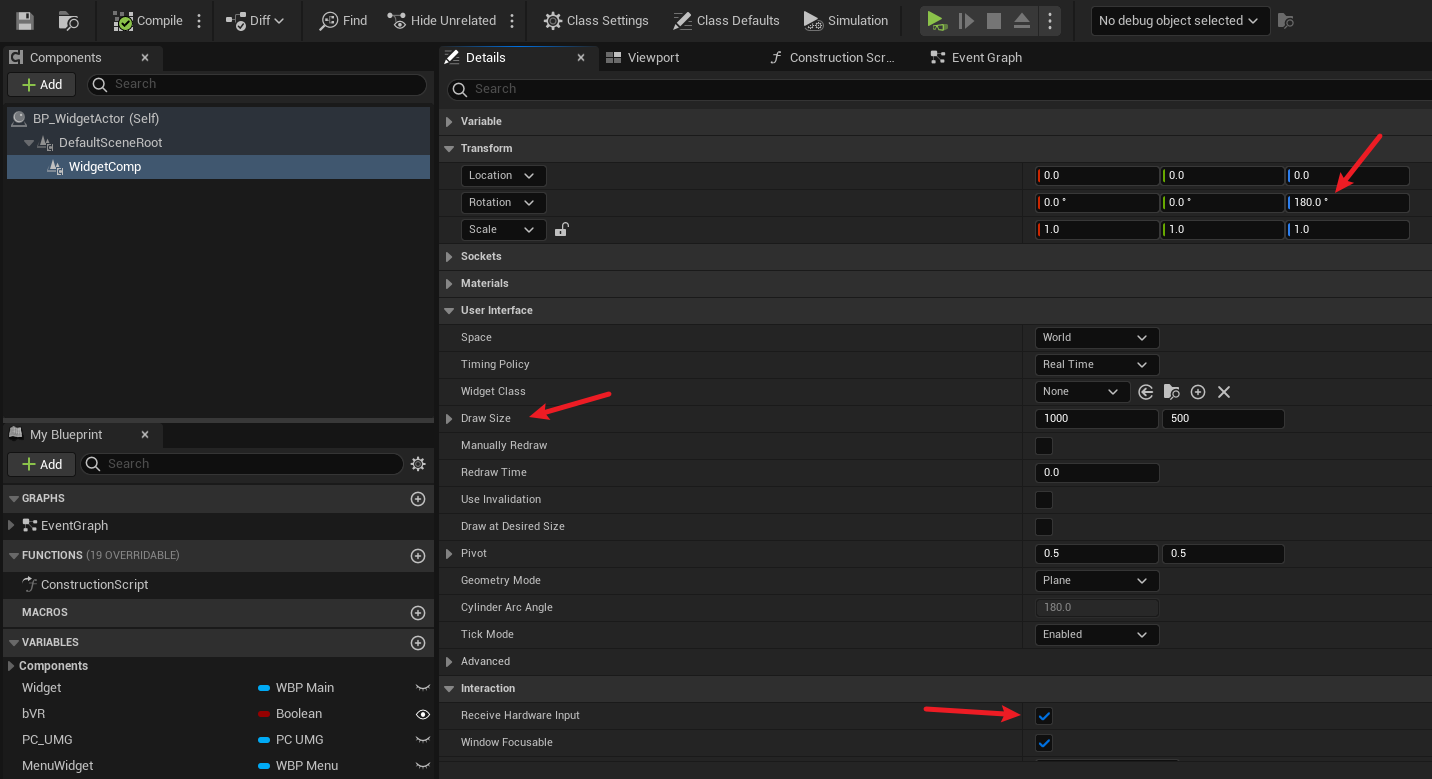

Widget Component

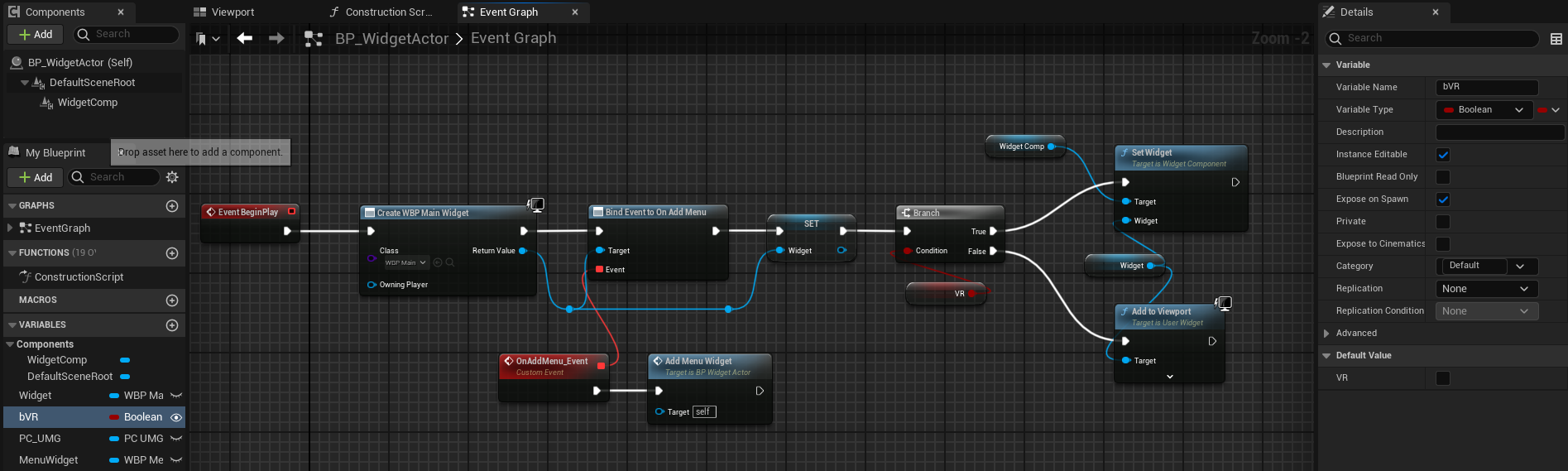

创建主页面

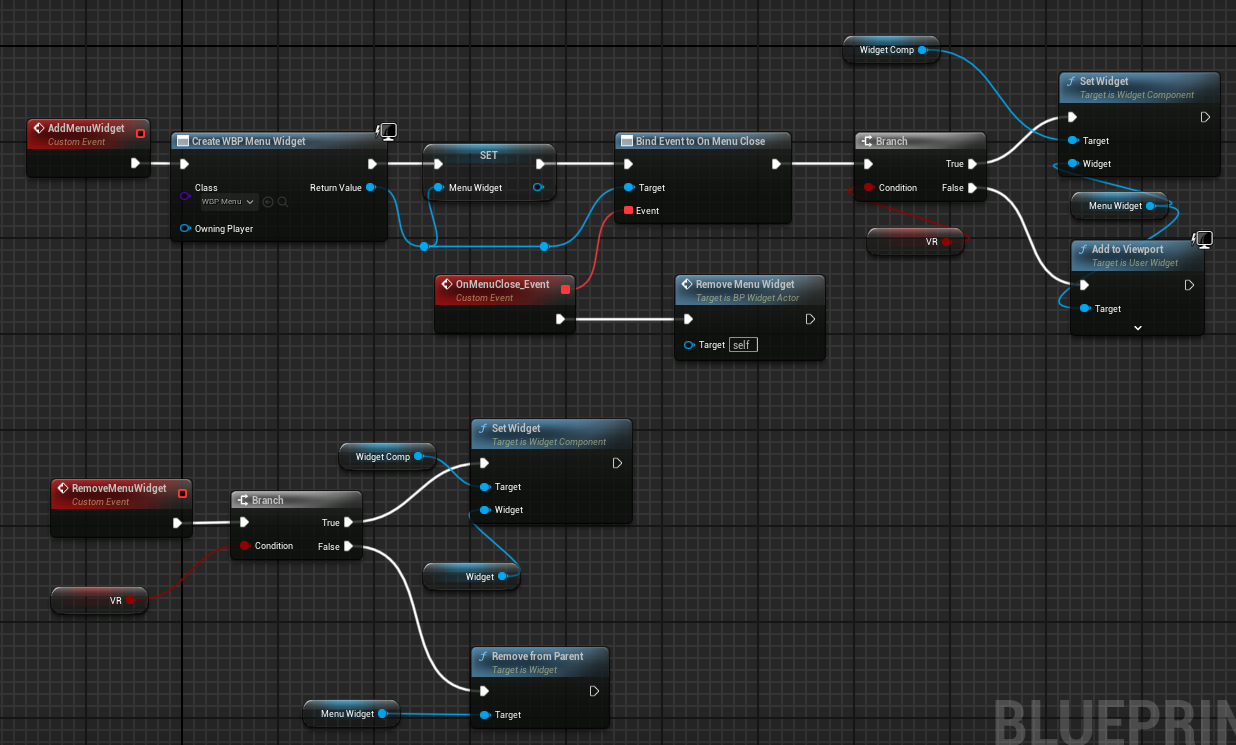

创建和移除菜单

Gameplay

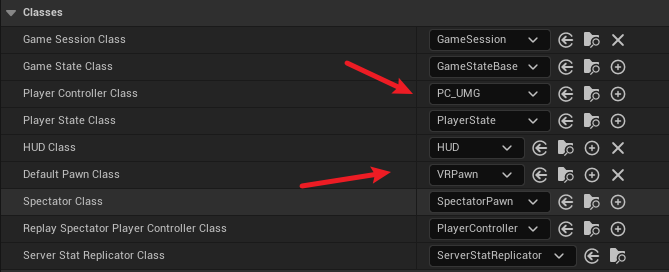

1. GameMode







2. 关卡

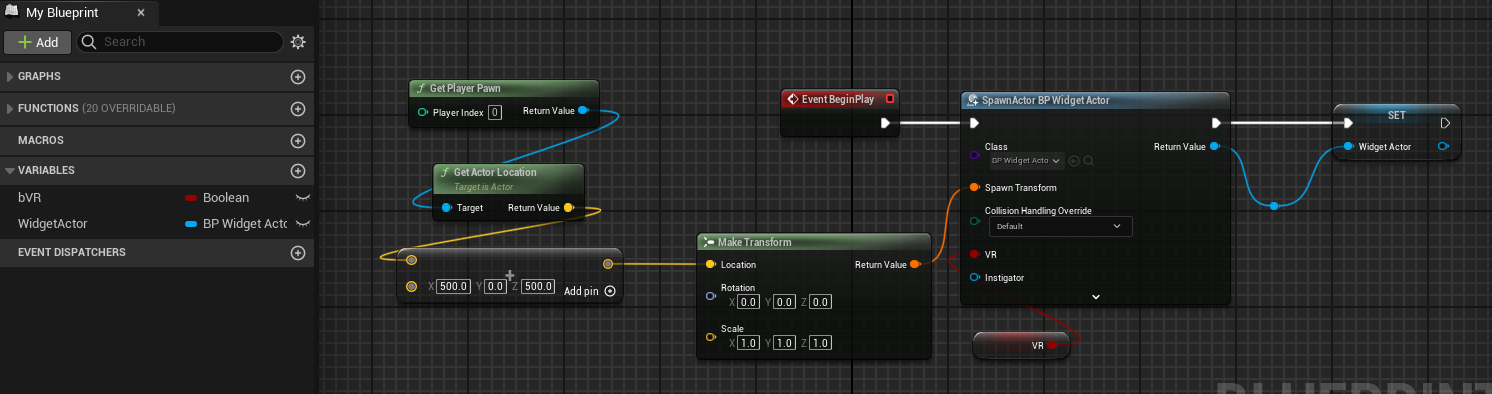

3. PlayerController







4. Pawn

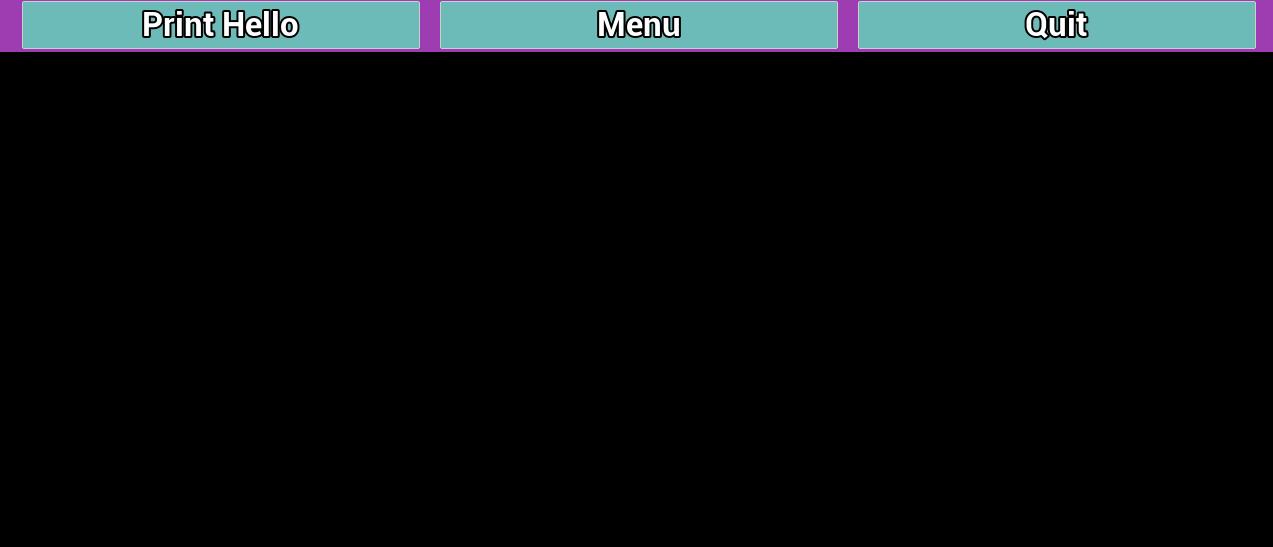

使用鼠标操作

使用键盘操作

1. 确认键


   键位
   空格键	<SPC>
   回车键	<Enter>

2. 导航键


   键位
   方向键	<Left> <Right> <Up> <Down>
   Tab键	<Tab>

问题：

• 使用方向键导航前，需先使用Tab键修改聚焦

• 聚焦按钮显示蓝框，不明显

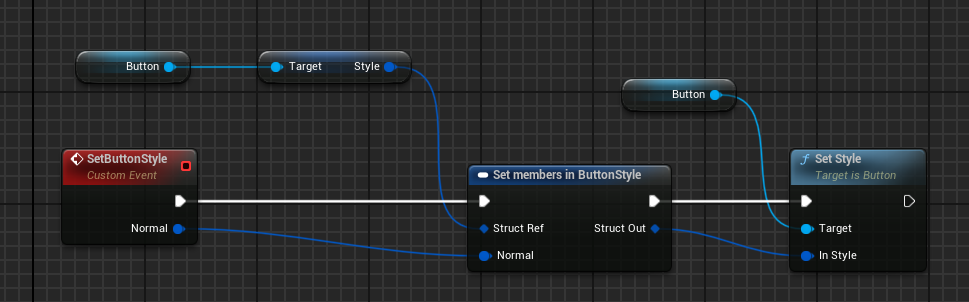

设置按钮Keyboard Focus样式

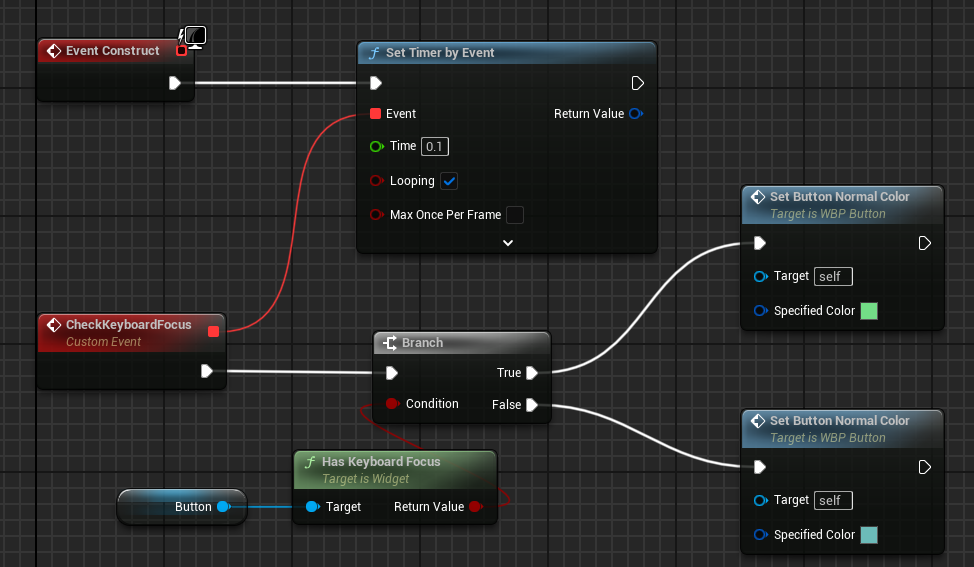

1. WBP_Focus Keyboard Focus 时，是按钮控件 Keyboard Focus

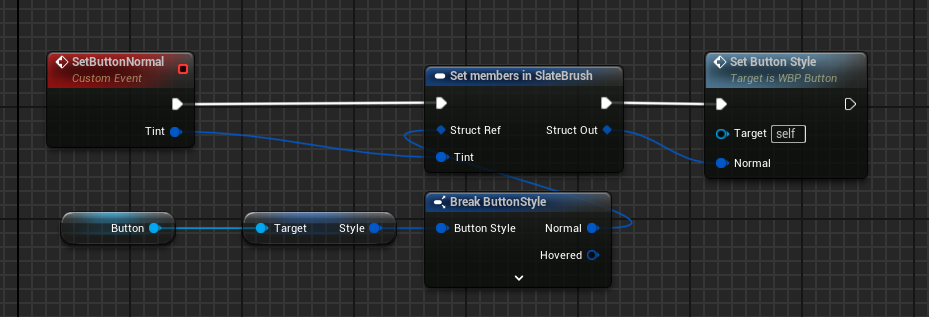

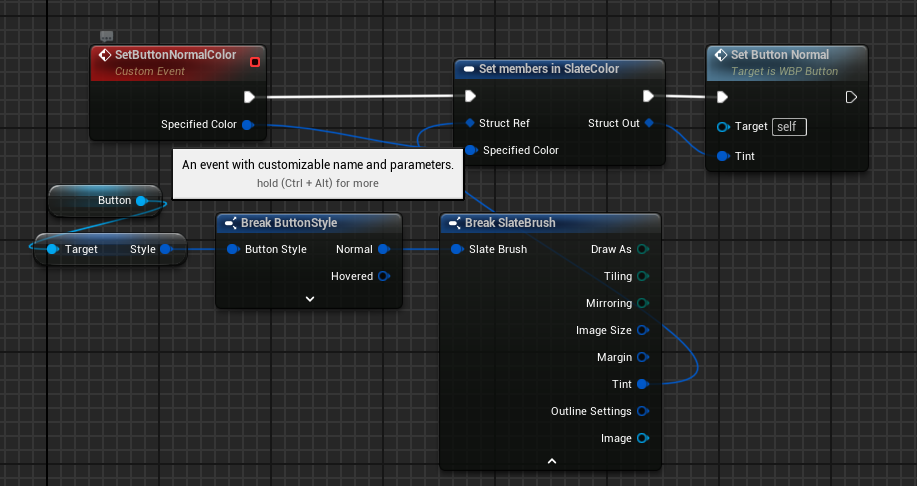

2. 设置按钮样式

   Button > Style > Normal > Tint > Specified Color


   成员	结构体
   Style	ButtonStyle
   Normal	SlateBrush
   Tint	SlateColor
   Specified Color	LinearColor
















设置页面默认Keyboard Focus按钮

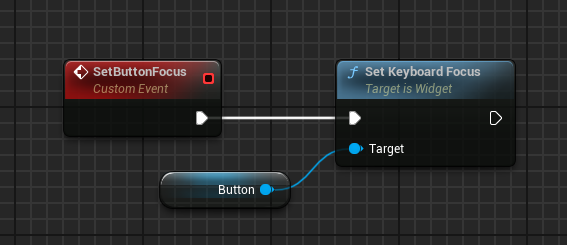

1. 为按钮添加设置 Keyboard Focus 事件

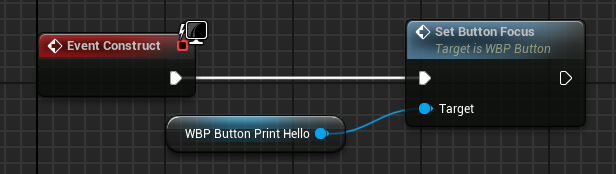

2. 主页面

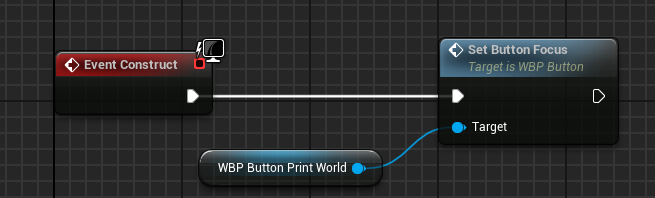

3. 菜单







关闭菜单时，主页面菜单按钮Keyboard Focus

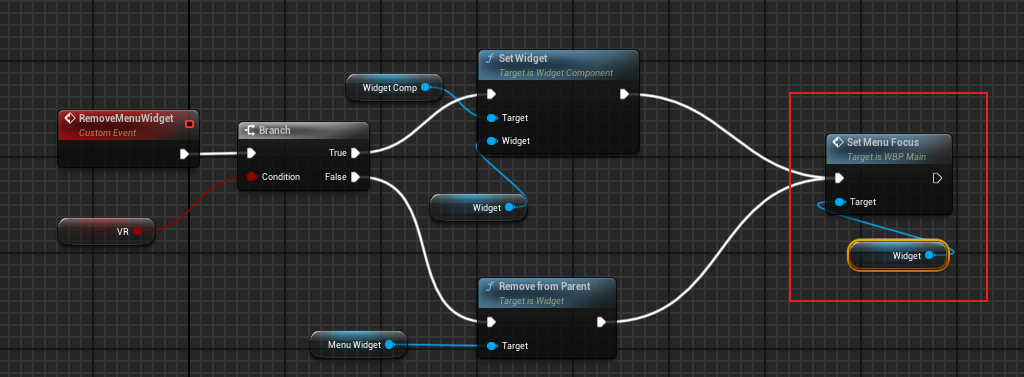

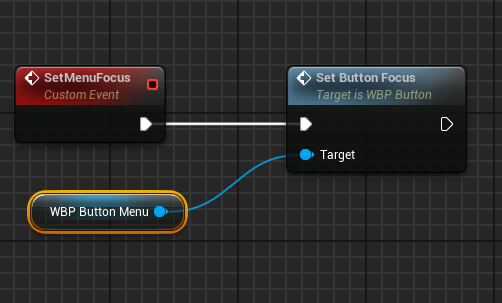

1. 主页面添加菜单聚焦事件







2. 移除菜单页面时，更新主页面 Keyboard Focus

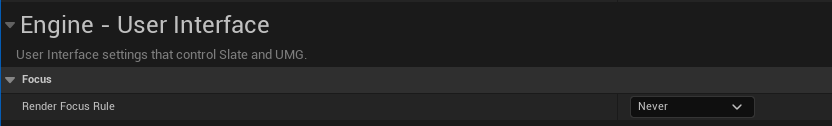

取消蓝框

Project Settings

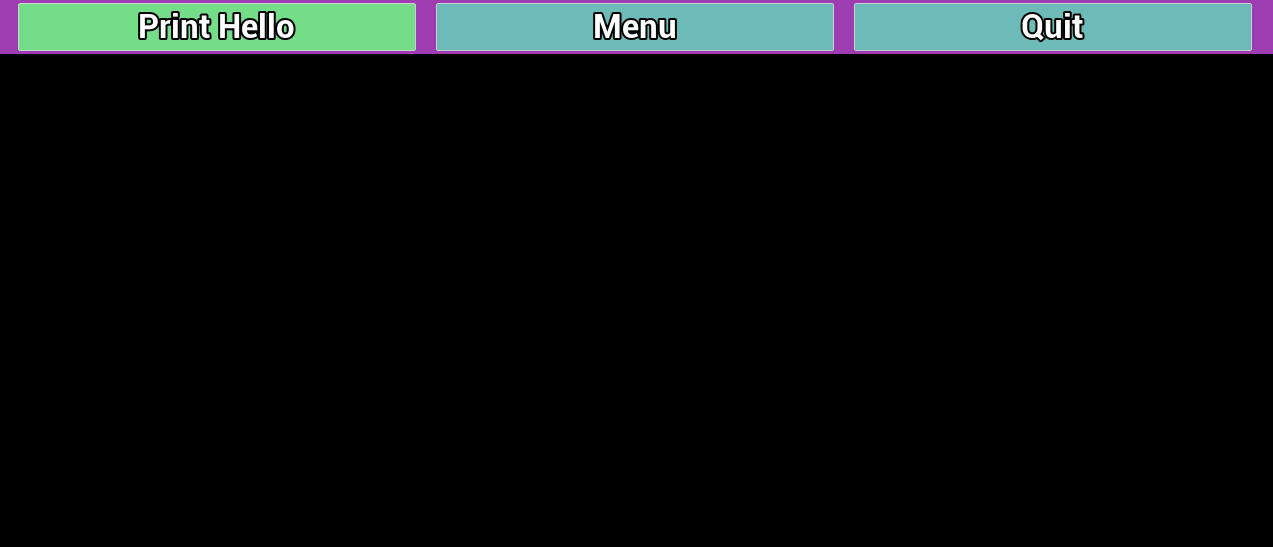

效果

使用手柄操作

同键盘方向键操作

键位
左侧摇杆	上下左右移动
Face Button Bottom	确认
Face Button Right	后退

VR模式下使用手柄射线

PC_UMG设置bVR为true

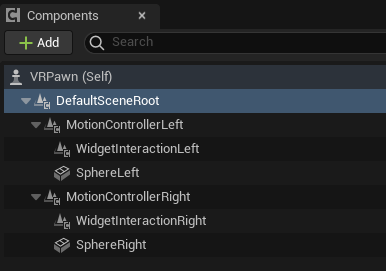

VRPawn

MotionController

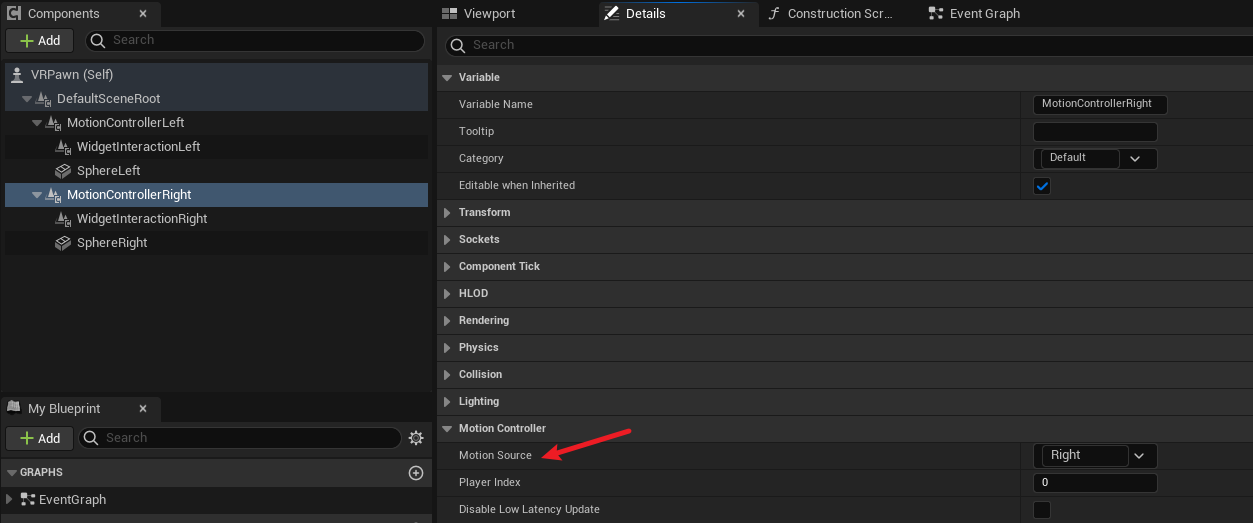

为左右两个手柄各添加一个MotionController，以Motion Source区分是哪个

MotionController	Motion Source
MotionControllerLeft	Left
MotionControllerRight	Right

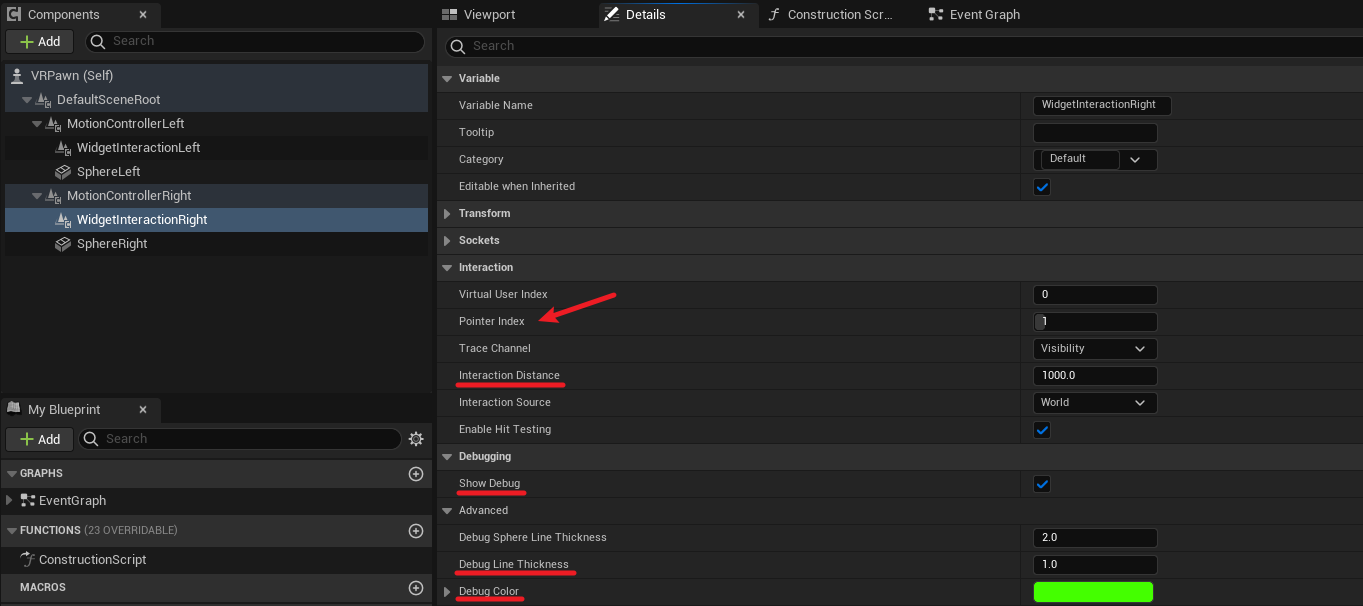

WidgetInteraction

在左右两个MotionController下挂载WidgetInteraction，使得可以与Widget交互

通过Pointer Index区分左右

WidgetInteraction	Pointer Index
WidgetInteractionLeft	0
WidgetInteractionRight	1

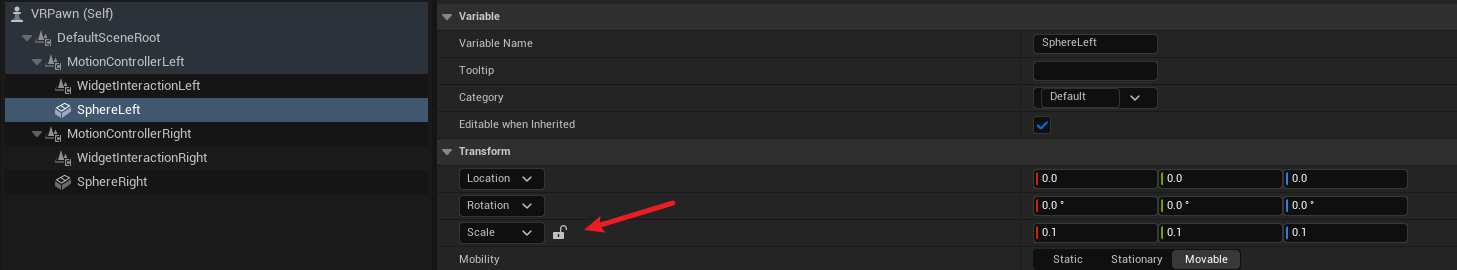

Sphere

指示MotionController位置

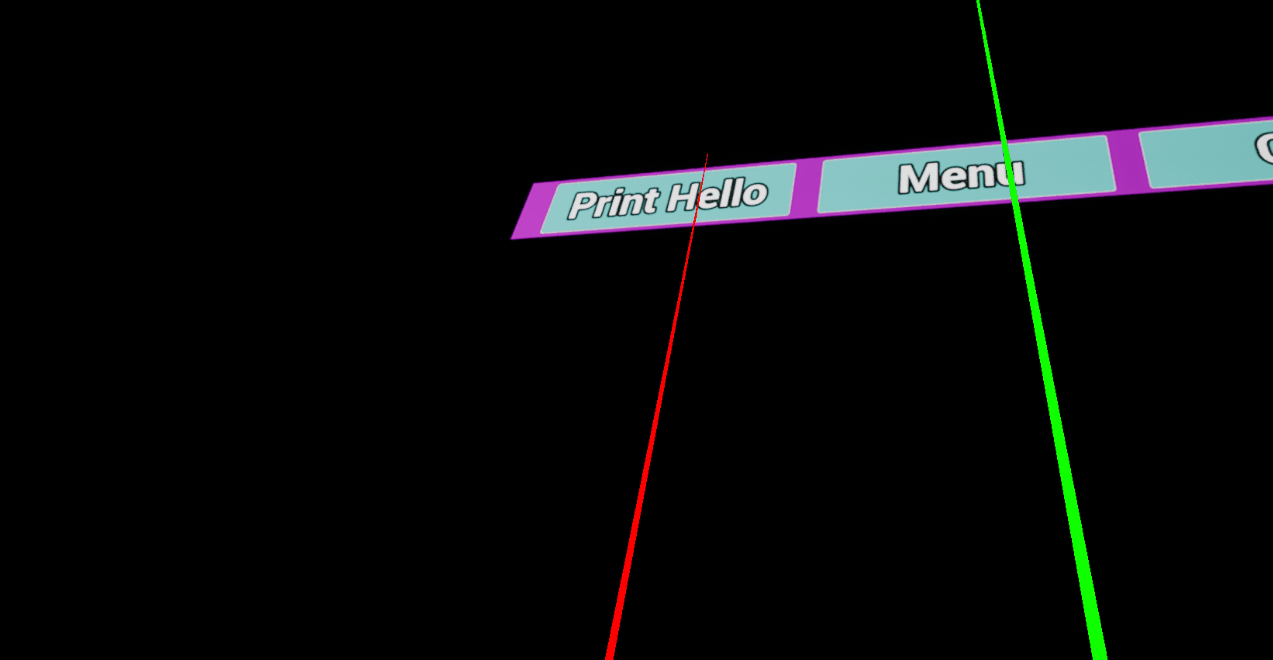

为手柄Trigger添加输入

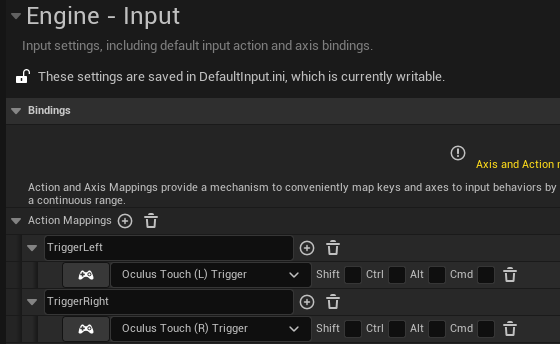

1. 添加键位映射







2. 按下Trigger时，模拟鼠标左键点击







效果

如有需要，在关卡中添加地板和出生点

注意到，从菜单页面返回时，聚焦到了第一个按钮

VR模式下使用手柄摇杆

键盘方向键实现导航功能，由虚幻底层提供。

如果要添加VR手柄导航功能，需覆写NavigationConfig。该操作在PC中完成。

1. 创建C++类：派生自PlayerController


2. 实现蓝图函数：更新NavigationConfig


   键位
   左侧摇杆	上下左右移动
   A	确认
   B	后退

   Copy 1#include "Framework/Application/NavigationConfig.h"
    2
    3UFUNCTION(BlueprintCallable)
    4void UpdateNavCustomPlayerController()
    5{
    6    auto InNavConf = FSlateApplication::Get().GetNavigationConfig();
    7
    8    InNavConf.Get().AnalogHorizontalKey = EKeys::OculusTouch_Left_Thumbstick_X;
    9    InNavConf.Get().AnalogVerticalKey = EKeys::OculusTouch_Left_Thumbstick_Y;
   10
   11    InNavConf.Get().KeyActionRules.Emplace(EKeys::OculusTouch_Right_A_Click, EUINavigationAction::Accept);
   12    InNavConf.Get().KeyActionRules.Emplace(EKeys::OculusTouch_Right_B_Click, EUINavigationAction::Back);
   13
   14    FSlateApplication::Get().SetNavigationConfig(InNavConf);
   15}

3. 使能Slate和SlateCore


   Copy1PrivateDependencyModuleNames.AddRange(new string[] { "Slate", "SlateCore" });

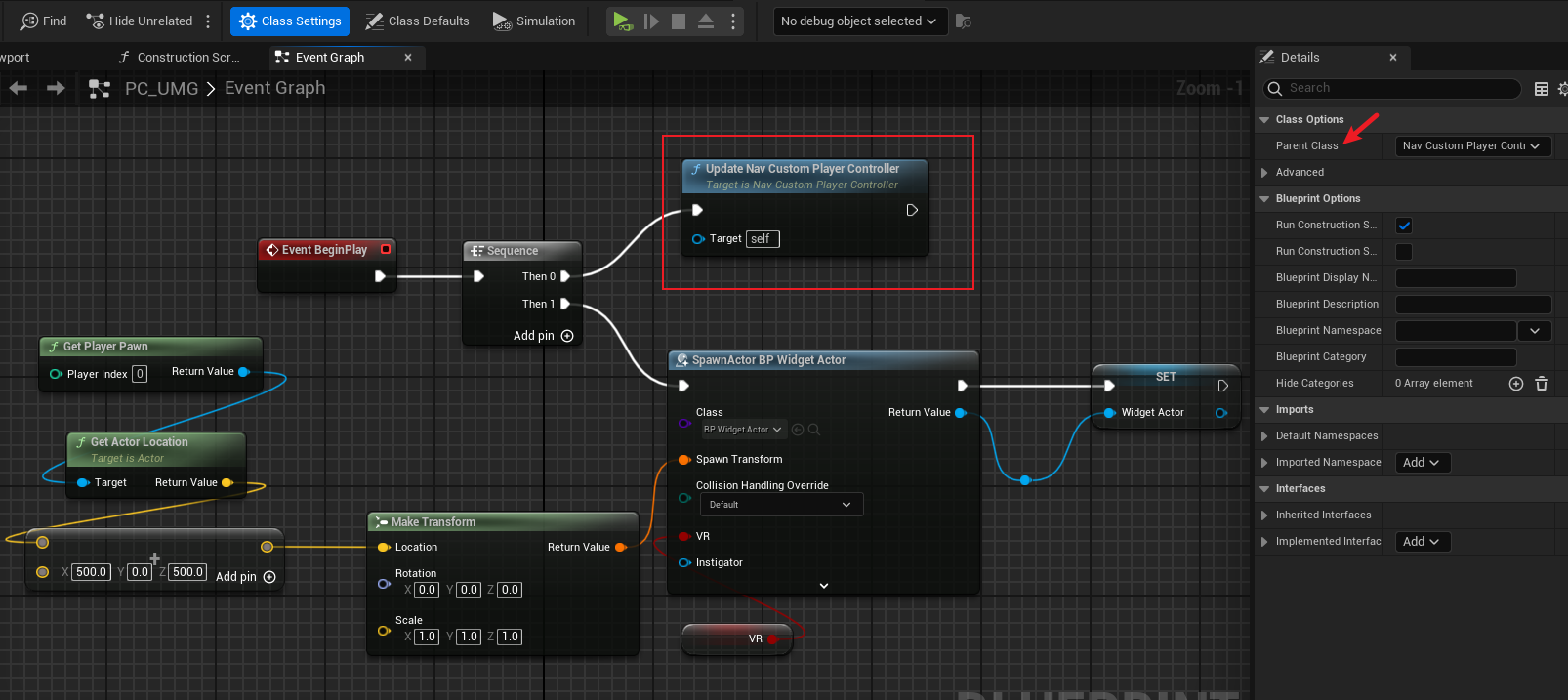

4. 修改PC_UMG基类，调用UpdateNavCustomPlayerController

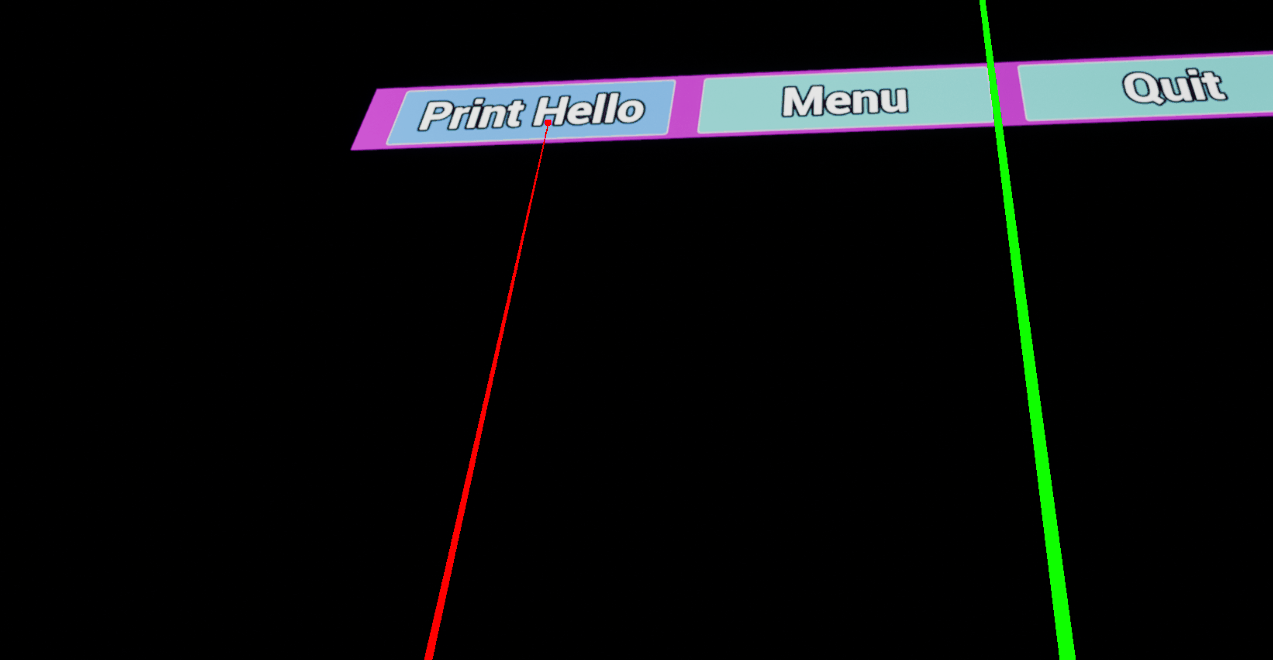

效果
